YS106B型单相程控工频功率电源产品详细说明：

一．概述

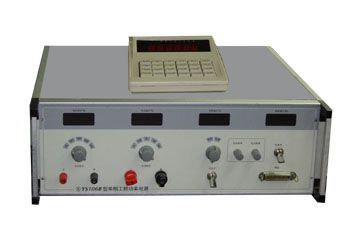

YS106B型单相程控工频功率电源在工频（45Hz---65Hz）条件下可作为检测单相电压、电流、功率、功率因数、频率、相位等仪表的工作电源。该电源失真度小，输出量稳定，负载能力大，相位误差小，操作方便。仪器前面板采用四块0.5级数字式表头分别显示单相电压、电流、功率和频率。一体结构，便于携带；键盘控制,操作方便.,高新企业，声誉卓著；工艺精良，质量第一；价格合理，性能超众。

二．YS106B型单相程控工频功率电源技术指标
输出稳定度：电压、电流: 0.03%/2min失真度：电压0.2%；电流0.3%(纯阻)
负载能力 ：电压（75V，100V，150V，300V，600V）60VA 电流（1A，2.5A，5A，10A，20A）60VA
相角：误差≤0.2°；移相范围0-360°
调节细度：电压、电流：10%、1%、0.1% 或作无节调节输出频率：1Hz、0.1Hz、0.01Hz相位：10°、1°、0.1°
显示方式：电压、电流、功率：100%满量程/刻度指示频率：直接指示
频率调节范围：45Hz--65Hz频率稳定度：0.01%/3min
外形尺寸L*b*h（mm）：580*580*150重量(Kg): 28

三．使用方法
1.档位开关选择：根据所测仪表合理选择相应档。
2.市频、标频选择：选择市频可消除拍频影响，提高稳定度；检测频率表时使用标频。
3.电流开关：在使用电流时打开,接线时关闭。
4.电压、电流输出接线柱：可前后使用。如前面接被测表，后面接标准表。但注意电压端千万不可短路，电流端千万不可开路。后面板上电流端不用时请短接。
5.键盘操作介绍:开机后见到键盘显示0000则为机器正常，可使用。0—9为数字键。电压、电流、相位、频率为功能键。复位键为总清零。

四．成套性
YS106B型单相程控工频功率电源配上表生产的PF108型数字式交流多功能表（该表电压、电流量程自动转换，一机多用，操作简单，稳定性好,带计算机接口，精度0.1级，量程650V、20A）。可同时测量交流电压、电流、功率因素、频率、相位和直流电压等七种电量参数。配我厂生产的PS74型单相标准功率电能表（该表采用微机智能化数字控制。具有精度 高、线性好、自动化程度高。精度0.05级，量程220V、5A）。适用于单相电能表及功率表的校验。
YS106B型单相程控工频功率电源配我厂生产的YJ85A型高稳定度直流稳压源，YJ86A-2型高稳定度直流稳流源和机柜组成组合抽屉式精密交直流电源装置。具有交直流高电压大电流分别连续输出可调，不需外接YJ5型电压调整器和YJ6型电流调整器，而且结构紧凑，移动方便，自身功率大，带负载能力强，失真度小，稳定性好，尤其是交流YS106B型单相程控工频功率电源采用计算机程控键盘调节输出，相位误差小，操作方便。根据该套电源稳定性指标选配适当交直流标准表，可作为各省市计量测试所，电力系统以及大中型企业电气计量，电工实验室和仪表生产厂等单位检测0.1级以下交直流电压，电流，功率，功率因数，频率，相位等仪表的精密工作电源。
