LK5系列主令控制器产品详细说明：

用途
LK5系列主令控制器适用于交流50HZ电压至380伏及直流电压至440伏的电路中，主要用于各类型电力驱动装置的遥远控制，可以控制需要较多控制电路的联锁与转换装置，适合于频繁操作任务。但它不适宜用于有化学活跃性，易燃气体及充满灰尘以及非常潮湿的场所。

LK5系列主令控制器结构

本系列主令控制器除LK5-227为防水式外，其它都制成保护式，其开关装置封闭于壳子内，为了避免偶而触及带电部分，并防止外物落入开关装置内，外壳用扣固定于身上。
LK5系列主令控制器动作原理

触头的断开与闭合系借助于触头支持，动触头与弹簧的作用。当触头支持上的滚子作用在凸轮边缘上时，触头便断开。当触头支持上的滚子位于凸轮凹处时，由于弹簧的作用使动触头与静触头闭合。

使用环境

型号	凸轮盘数目	工作电路数	备用电路数	工作位置数	重量（公斤）	传动机构种类
LK5-027-1	1	2		1-0-1	5	手柄直接操作，可自复至零位
LK5-031/3-401 LK5-031/3-405	2	4		1-0-1	15	手柄直接操作，可自复至零位
LK5-031/601 LK5-031/603	3	6		3-0-3 1-0-1	15	手柄直接操作，有定位装置
LK5-051/6-816 LK5-051/6-1003	4 5	8 10	1	7-0-7	48	带正齿轮传动装置1：2的手柄，每一位有定位装置
LK5-052/2-816 LK5-052/2-1003	4 5	8 10		7-0-7	25	带正齿轮传动装置1：2的与杠杆相连的摇臂无固定的位置

主令控制器触头的负荷及极限转换能力
表2

型号	额定电流（安培）	极限关合通力（安培）		极限分断能力（安培）
		直流	交流	直流			交流380伏
				110伏	220伏	440伏
LK5-027	10	10	100	2	1．5	0．3	10
其它各型	10	10	100	2．5	2	0．5	10

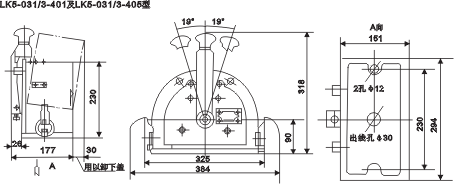

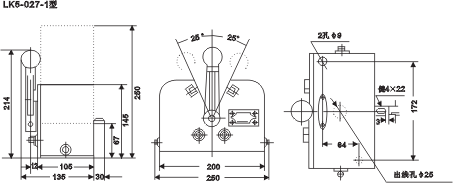

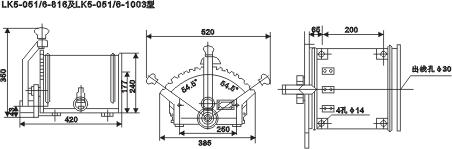

外形及安装尺寸

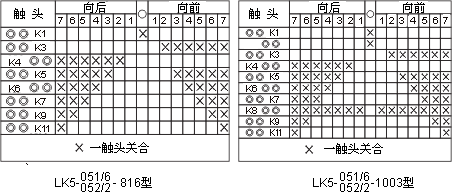

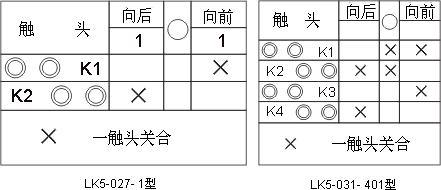

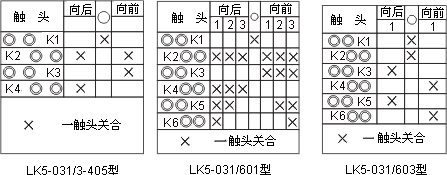

触头工作图







订货须知

在订货时必须注明：1、主令控制器的型号及名称；2、一般型或湿热型；
