YN-60/YN-100/YN-150型耐震压力表产品详细说明：

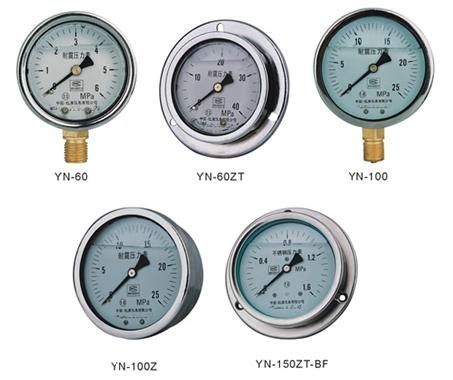

YN-60、YN-100、YN-150耐震压力表

耐震压力表适用于环境剧烈振动场所，可耐受介质脉动，冲击及突然卸荷，仪表只是稳定清晰。广泛应用于机械，石油、化工、
冶金、矿山、电力等部门，测量对铜和铜合金无腐蚀性介质的压力。

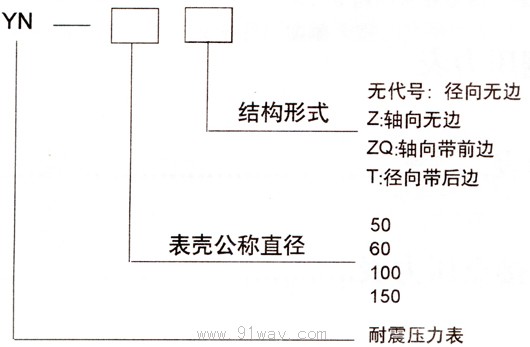

型号命名:



YN-60/YN-100/YN-150型耐震压力表技术参数：

型号	结构形式	精确度%	测量上限 MPa
YN-50Z	轴向无边	±2.5	0.16;0.25;0.4;0.6;1.0; 1.6;2.5;4;6;10; 16;25;40;60
YN-60 YN-60T YN-60Z YN-60ZQ	径向无边 径向带后边 轴向无边 轴向带前边
YN-100 YN-100T YN-100Z YN-100ZQ	径向无边 径向带后边 轴向无边 轴向带前边	±1.6	-0.1;-0.1-0.06;-0.1-0.15; -0.1-0.3;-0.1-0.5;-0.1-0.9; -0.1-1.5;-0.1-2.4; 0.16;0.25;0.4;0.6;1.0;1.6 2.5;4.0;6.0;10;16; 25;40;60
YN-150 YN-150T YN-150Z YN-150ZQ	径向无边 径向带后边 轴向无边 轴向带前边
注:轴向可按要求带方形前边。

使用工作温度：-5～55℃;-25～55℃
使用工作环境振动频率不大于25Hz，振幅不大于1mm
仪表执行标准：Q/320283ANTB01～2000

型号	外形尺寸 mm
	A	B	C	D	d	d0	M
YN-50Z	29	24	0	50	/	/
YN-60 YN-60T YN-60Z YN-60ZQ	31 31 30 30	32 32 32 32	14 15 0 0	60	/ 75 / 75	/ 3.4 / 3.4	1.4×1.5
YN-100 YN-100T YN-100Z YN-100ZQ	44 44 43 43	45 46 45 45	18 19 34 44	100	/ 118 / 118	/ 5.5 / 5.5	20×1.5
YN-150 YN-150T YN-150Z YN-150ZQ	50 50 51 51	47 48 47 47	19 20 55 55	149	/ 165 / 165	/ 5.5 / 5.5	20×1.5
注：连接螺纹可按要求订货。

使用与订货须知：
使用中因环境温度过高，仪表指示值不回零位，可用细针在仪表橡皮塞上通一小孔，使仪表内腔与大气相通即可。
工作环境应无腐蚀性气体。
订货请说明名称，型号及测量上限。
