产品名称: DDSI26型单相载波电能表及系统
型号规格: DDSI26型单相载波电能表及系统
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 电能表
分栏标签
参考价格: 厂价直销
产品品牌: 思达
产品产地: 广东
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DDSI26型单相载波电能表及系统产品详细说明:

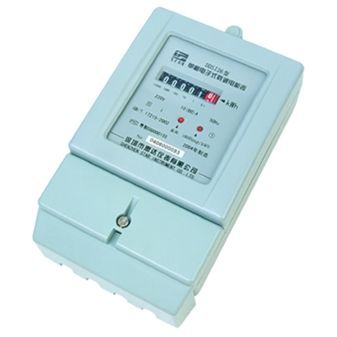

DDSI26型单相载波电能表及系统
概述:
DDSI26型单相电子式载波电能表是采用大规模专用集成电路、最新微电子技术以及SMT工艺设计制造而成的高新技术产品,电路设计和元器件选择以允许较大环境允差为依据,能可靠保证电能表长期稳定工作。同时具有寿命长、准确度高、可靠性高、过载能力强、功耗小、体积小、重量轻等特点。本产品用于额定频率为50Hz,额定电压为220V的单相交流有功电能的计量,并具有电力线载波通信功能。作为远程载波抄表终端,可以和载波抄表集中器及主站计算机组成远程集中抄表系统,实现电能计量、电量数据的远程传送功能。其全部性能指标均符合国家标准GB/T17215-2002(《1级和2级静止式交流有功电度表》)及DL/T698-1999(《低压电力用户集中抄表系统技术条件》)的技术要求。

功能:
具有电力线载波通信功能
作为远程载波抄表终端,可以和载波抄表集中器及主站计算机组成远程集中抄表系统,实现电能计量、电量数据的远程传送功能
防窃电功能:防止短接窃电、把电表倾斜、外加磁场等窃电行为。无论正向用电或反向用电,电能表都按正向计量
适用条件:
环境温度:-25℃~65℃;相对湿度:<85%
工作电压范围:
工作电压范围:175V~250V;极限电压范围:150V~275V

主要技术参数:

额定频率:50Hz

载波信道:AC220V/50Hz电力线

电表常数:3200imp/kWh:5(30)A
1600imp/kWh:10(40)A,10(60)A

调制方式:直序扩频半双工同步调制解调

起动电流:0.004Ib

PN码长度:15BIT

潜 动:电能表有防潜动逻辑电路。

载波频率:120kHz

功 耗 : 电压线路≤1.0W 0.7VA
电流线路≤0.3VA

带宽: 15kHz

外形尺寸:
192mm×112mm×60.5mm

波特率: 500bps

重 量:0.75kg

地址码长度: 4位十进制数

显 示:5位整数,1位小数

中继深度:5级

使用寿命:10年

发射功率:<3W

环境温度: -25℃~65℃

相对湿度:<85%

工作电压范围: 175V~250V

极限电压范围:150V~275V


STAR2000载波抄表用电营业系统

功能

特点

欠费跳闸

扩频载波通讯,抗干扰强

遥控选择预付费或先用后付

符合CEBUS标准/兼容家庭自动化

负荷控制

大屏幕LCD显示

最大需量

零点抄表

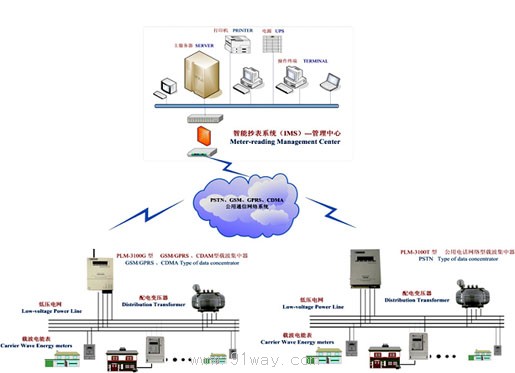

载波抄表用电营业系统图
DDSI26型单相载波电能表及系统运行图

DDSI26型单相载波电能表及系统

DDSI26型单相载波电能表及系统
