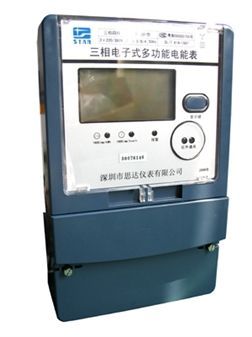

DTSD31(32)型电子式多功能电能表产品详细说明：

DTSD31/32、DSSD31/32型三相电子式多功能电能表，是深圳思达仪表公司专有高新技术集成的高科技智能化电力计量仪表
该系列三相电子式多功能电能表采用了大规模专用集成电路、FRAM铁电存贮技术、带隔离的标准RS485/RS232通信接口、红外通信、大画面宽温型液晶显示、实时时钟专用芯片、电磁兼容性设计等先进技术
采用先进的SMT电子装配新工艺，充分考虑用户的用电状况、用电设备的电磁兼容性，按IEC标准及国家标准、ISO9001质量保证体系精心设计、制造的新一代电能计量仪表
该系列三相电子式多功能电能表集众多功能于一体，实现三相视在、有功（双向）、无功（四象限）电能计量、需量计量、显示
依据相应费率进行电能、需量的分时计量和数据处理；测量并显示实时功率、功率因数、电压、电流、频率等电参数
远传有关负荷、用电参数曲线的数据
具有失压记录、报警、显示功能。从而能有效及时地满足用户对用电现代化管理的需求，是适应电能管理现代化的专用计量器具
DTSD31(32)型电子式多功能电能表 可广泛应用于电厂、供变电站、计量关口，各企事业单位的电能综合计量和管理

DTSD31(32)型电子式多功能电能表功能：
计量功能
1、电能计量
1）、计量、显示迄今为止和上月、上上月的视在，正向有功，反向有功，四象限无功累计总 电量、尖电量、峰电量、平电量、谷电量。
2）、计量、显示迄今为止和上月、上上月的正向无功，反向无功累计总电量、尖电量、峰电 量、平电量、谷电量。
3）、电能计量值为8位，其中6位整数，2位小数.
2、需量计量
1）、记录、显示本月、上月、上上月的正向有功、反向有功、四象限无功；正向无功，反向 无功的最大需量及该需量出现的日期、时间。
2）、记录、显示本月、上月、上上月的尖、峰、平、谷各时段的正向有功、反向有功、四象 限无功、正向无功，反向无功的最大需量及该需量出现的日期、时间。
3）、电能表运行到预设置的抄表时刻，最大需量自动抄表后复零，同时也可由授权人手动抄 表后复零，并记录手动复零日期、时间。
4）、需量计量值为6位，其中二位整数，四位小数。
3、电压、电流、功率等电参数测量
1）、实时测量、显示A、B、C三相相电压、相电流有效值。
2）、实时测量、显示A、B、C三相有功、无功功率值及三相总有功、无功功率值。
3）、实时测量、显示三相总功率因数及各相功率因数。
4）、实时测量、显示电网频率。
多费率功能 1、该系列电能表具有四种费率，分别为尖、峰、平、谷。可任意编程为单、双、三、四费 率。在各费率时段分时计量正反向有功、四象限无功、正反向无功电量、需量。 2、具有国家法定节假日费率时段表选择。 3、具有12个可编程时区，即一年可根据不同的季节编程为最多12时区。 4、每一时区都具有工休日选择。 5、具有12套可编程的日时段表，每套日时段表在24小时内可任意编程尖、峰、平、谷四种费 率时段，最多可达12个时段。
事件记录功能 1、记录、显示最近1-10次编程的日期、时间。 2、记录、显示最近1-10次最大需量复零的日期、时间。 3、记录、显示最近1-10次电能表初始化复零的日期、时间。
失压报警、显示、记录功能 在相电流I≥0.5%Ib的情况下，当三相电压中任意一相或二相电压失压或低于额定相电压 70%Un±2V时，电能表判定为故障失压，电能表声光报警，显示故障相别，同时记录本次失压 的起始日期、时间，失压结束日期、时间，并将失压次数及累计失压时间，按相别记录在各相 的失压记录中。
超负荷报警、跳闸功能（选择项） 电能表具有预置超负荷报警、跳闸功能。当三相有功负荷超过预设置的报警值、跳闸值 时，电能表相应超负荷报警/跳闸继电器动作，输出报警跳闸信号，以便用户实现负荷控制。
负荷曲线记录功能 1、电能表具有三通道30分钟间隔、记录84天的负荷曲线记录功能。 2、负荷曲线记录数据可通过RS485/RS232接口传输给上位管理系统，绘制用户的负荷曲线， 以便于更合理地进行用电管理。
远程编程、抄表功能 根据用户的需求，电力管理部门可利用本公司的三相电子式多功能电能表的标准 RS485/RS232接口和电量脉冲输出接口，通过负控端或有关传输形式，组成远程抄表管理系 统，实现电力管理部门营业抄表、负荷监控等远程监控功能。
停电抄表功能 电能表有停电抄表后备电池，在电网停电时，仍然可以查看电度表有关运行参数，并可实现 电能表停电抄表。
适用条件：
环境温度：-25℃～+65℃； 湿度：不超过90%；电能表可选择安装负荷控制报警、跳闸信号输出继电器

工作电压范围：
Vn+20%-30%; 额定频率：50Hz/60Hz

特点：
电能表的线路设计、元器件选择、焊接组装、修调验收都以较大环境允差为依据，充分考 虑电能表的电磁兼容性、使用寿命。因此可保证电能表长期稳定工作、准确计量。电能表精 度不随时间、基本不受频率、温度、电压等变化影响。整机体积小、重量轻、密封性能好， 外型美观。
在电网停电时，电能表有停电抄表后备锂电池，可在停电状态下不附加外在电源进行抄表 工作。此抄表模式不影响电度表数据保存及实时时钟电池的寿命。
电能表运行相关信息可由红外或RS485/RS232接口传输。
当电网停电时，电能表采用专用锂电池作为实时时钟后备电源，完全保证电能表所设置、 测量、记录的数据准确、可靠；日历时钟、时段程序控制功能正常运行。在电网恢复供电 后，电能表自动投入正常运行。
在电能表接线端座上设有功、无功、时钟脉冲输出接口，以便于进行误差测试或数据采 集。
电能表采用多相供电电路，在缺相状态下，电能表仍能正常工作。在电压不平衡、负载不 平衡时不影响电能表准确计量。
电能表适用于环境为-25℃～65℃，相对湿度不超过90%的地区。

DTSD31(32)型电子式多功能电能表规格：

规格\品名		准确度 等级	额定系统电压 （V）	标定电流 （A）	脉冲常数 (imp/kWh&kvarh)
三 相 电 子 式 多 功 能 电 能 表	DTSD31型三相四线 电子式多功能电能表	有功：0.5S 无功：2.0	3×220/380	5(6)	3200
				1(2)
			3×57.7/100	1.5(6)	6400
				5(6)
				1(2)
	DTSD32型三相四线 电子式多功能电能表	有功：1.0 无功：2.0	3×220/380	1.5(6)	3200
				5(6)
				1(2)
			3×57.7/100	1.5(6)	6400
				5(6)
				1(2)
	DSSD31型三相三线 电子式多功能电能表	有功：0.5S 无功：2.0	3×100	1.5(6)	6400
				5(6)
				1(2)
			3×380	1(2)	3200
				5(6)
	DSSD32型三相三线 电子式多功能电能表	有功：1.0 无功：2.0	3×100	1.5(6)	6400
				5(6)
				1(2)
			3×380	1.5(6)	3200
				5(6)
				1(2)

起动电流：

电能表等级			功率因数
0.5S	1	2
0.001In	0.002In	0.003In	1

潜动： 电压回路加额定电压125%，电流回路无电流时，电度表的测试输出脉冲不应多于一个。

费率工作参数： 日时段调节裕度：±1分钟 时区调节裕度：1日 时钟误差：≤0.5s/d 后备电源采用锂环保电池，停电后数据保存时间：≥10年

外形尺寸：284mm×176mm×93mm（不带延伸端盖）339mm×176mm×93mm（带延伸端盖）

重量：约2.5kg
