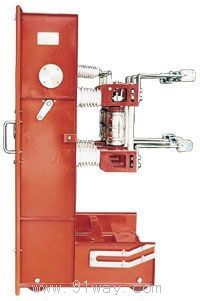

产品名称: | JYN2-12移开式系列手车 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 高压电器 -- 手车系列 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
序号 |
名称 |
单位 |
数值 | ||
20kA |
31.5kA、40kA | ||||
1 |
触头开距 |
mm |
11±1 | ||
2 |
接触行距(超程) |
4±1 | |||
3 |
动静触头允许磨损累计厚度 |
3 | |||
4 |
平均合闸速度 |
低电压 |
m/s |
0.55±0.15 |
0.60±0.2 |
额定电压 | |||||
高电压 | |||||
5 |
平均合闸速度 |
低电压 |
1.0±0.3 |
1.1±0.2 | |
额定电压 | |||||
高电压 | |||||
6 |
合闸时间 |
低电压 |
ms |
≤200 | |
额定电压 | |||||
高电压 | |||||
7 |
固有分闸时间 |
低电压 |
≤80 | ||
额定电压 | |||||
高电压 | |||||
8 |
高电压触头合闸弹跳时间 |
≤2 | |||
9 |
三相分闸不同期性 |
≤2 | |||
10 |
各相导电回路电阻 |
Ω |
≤50 |
≤40 |
结构特点
产品总体结构为手车组装式,每只灭弧室由两只绝缘子固定于上下出线座上,通过拐臂传动导电杆,采用软联接传导分合闸电流。产品结构稳固,合闸冲击力小,操动机构为CD17电磁机构和CT19弹簧机构及功率相匹配,产品结构简单、动作可靠、性能稳定。
外形及安装尺寸

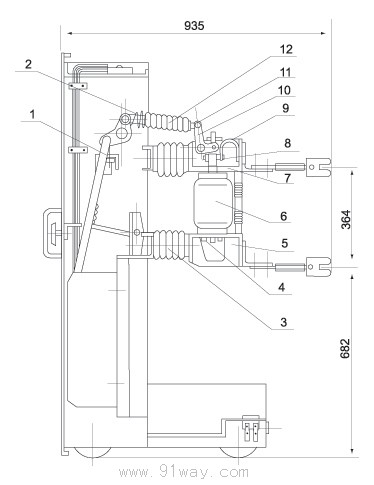

产品的结构及外形尺寸见下图:
1、开距调整垫片 2、触片压力弹簧 3、绝缘子 4、灭弧室螺栓 5、下支架 6、真空灭弧室 7、上支架 8、导电夹螺栓 9、软联结 10、拐臂 11、超程调节头 12、绝缘拉杆 |
