产品名称: XP,XWP系列盘形悬式绝缘子
型号规格: XP,XWP系列盘形悬式绝缘子
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 瓷瓶绝缘子
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)

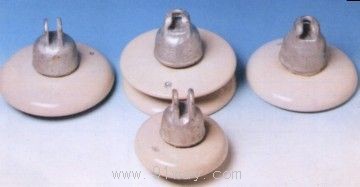

XP,XWP系列盘形悬式绝缘子产品详细说明:

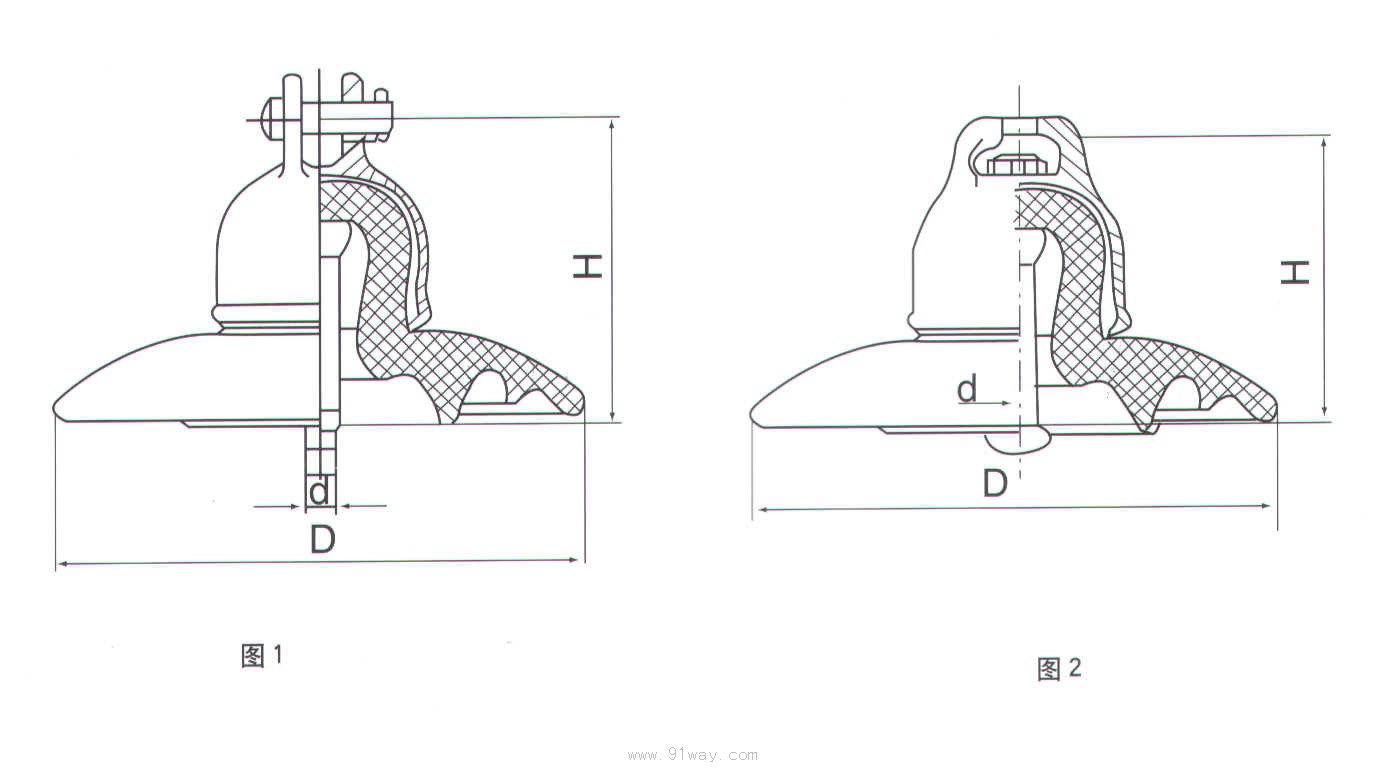

XP,XWP系列盘形悬式绝缘子安装尺寸

序号
产品型号
图号
机电破坏负荷KN
主要尺寸(mm)
工频电压KV
雷电全波冲击耐受电压KV
爬电距离(mm)
重量
H
D
d
湿耐受
击穿
1
XP-40C
1
40
140
190
13C
30
90
85
200
2.6
2
X-4.5
2
60
146
254
16
40
110
100
270
5.1
3
X-4.5C
1
60
146
254
16C
40
110
100
270
5.2
4
XP-70
2
70
146
255
16
40
110
100
295
5.1
5
XP-70C
1
70
146
255
16C
40
110
100
295
5.2
6
XP-100
2
100
146
255
16
40
110
100
295
5.7

序号
产品型号
图号
机电破坏负荷KN
主要尺寸(mm)
工频电压KV
雷电全波冲击耐受电压KV
爬电距离(mm)
重量
H
D
d
湿闪
击穿
1
XWP1-60
4
60
160
254
16
45
120
120
400
5.5
2
XWP1-60C
3
60
160
254
16C
45
120
120
400
5.5
3
XWP2-60
4
60
146
254
16
45
120
120
400
5.8
4
XWP2-60C
3
60
146
254
16C
45
120
120
400
5.8
5
XWP1-70
4
70
160
255
16
45
120
120
400
5.8
6
XWP2-70
4
70
146
255
16
45
120
120
400
5.5
7
XWP1-100
4
100
160
255
16
45
120
120
400
6.7
8
XWP2-100
4
100
160
280
16
45
120
120
450
8.6

代号

型号 图号 主要尺寸 mm

工频电压

kV r.m.s

不小于

雷电全波冲

击电压kV peak

不小于

污闪

电压

提高



%

抗张机械负荷 kN





kg

结构

高度



H

盘径





D

公称

爬电

距离

L

连接

型式

标记

闪络

湿

闪络

1min

湿

耐受

穿

50%

闪络

例行

试验

lh

机电

试验

机电

破坏

不小于

双伞型
10120 XWP1-70   160 255 400 16 90 50 42 120 135 120 ≈20 35 52.5 70 6.0
10104 XWP2-70   146 255 400 16 90 50 42 120 135 120 ≈20 35 52.5 70 5.9
10106 XWP2-70C   146 255 400 16C 90 50 42 120 135 120 ≈20 35 52.5 70 6.1
10103 XWP3-70   160 280 450 16 100 50 45 120 135 120 ≈20 35 52.5 70 7.0
10121 XWP4-70   146 300 400 16 90 50 42 120 135 120 ≈20 35 52.5 70 6.5
10122 XWP5-70   146 250 400 16 90 50 42 120 135 120 ≈20 35 52.5 70 6.5
10123 XWP6-70   146 255 450 16 100 50 45 120 145 120 ≈20 35 52.5 70 5.9
10124 XWP7-70   155 120/300 545 16 110 55 50 120 160 135 ≈20 35 52.5 70 9.0
10102 XWP8-70   146 280 450 16 100 50 45 120 145 120 ≈20 35 52.5 70 7.0
10105 XWP1-100   160 255 400 16 90 50 42 120 135 120 ≈20 50 75 100 6.6
10109 XWP2-100   160 280 450 16 100 50 45 120 145 120 ≈20 50 75 100 8.0
10110 XWP3-100   146 280 450 16 100 50 45 120 145 120 ≈20 50 75 100 7.8
10111 XWP6-100   170 120/300 545 16 110 55 50 130 160 135 ≈20 50 75 100 9.5
10131 XWP2-120   160 280 450 16 100 50 45 120 145 120 ≈20 60 90 120 8.4
10132 XWP3-120   146 280 450 16 100 50 45 120 145 120 ≈20 60 90 120 8.1
10141 XWP-160   155 300 400 20 100 50 42 120 145 130 ≈20 80 120 160 8.8
10142 XWP1-160   160 280 400 20 100 50 42 120 145 130 ≈20 80 120 160 8.8
10108 XWP2-160   155 300 450 20 100 50 45 120 150 130 ≈20 80 120 160 10.0
10143 XWP3-160   155 280 450 20 100 50 45 120 150 130 ≈20 80 120 160 8.2
10146 XWP6-160   170 330 450 20 100 50 45 120 150 130 ≈20 80 120 160 9.4
10147 XWP7-160   170 340 545 20 110 55 50 120 160 135 ≈20 80 120 160 12.0
10161 XWP-210   170 300 450 20/24 100 50 45 120 150 130 ≈20 105 157.5 210 11.5
10162 XWP3-210   170 350 525 20/24 110 55 50 120 160 135 ≈20 105 157.5 210 13.5
10171 XWP-300   195 330 480 24 105 55 47 120 150 130 ≈20 150 225 300 14.8

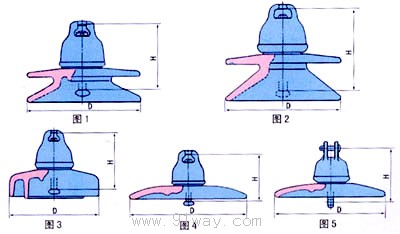

XP,XWP系列盘形悬式绝缘子外形及安装尺寸
