产品名称: DSN3型电磁锁
型号规格: DSN3型电磁锁
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 电磁锁
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DSN3型电磁锁产品详细说明:
DSN3型户内电磁锁,是一种防止高压开关设备电气误操作的电控机械联锁装置。主要供采用人力操动的机构的户内隔离开关实现其与断路器之间的电气联锁,以及对网门,高压开关柜及其它需要安全联锁的地方实现联锁,防止误入带电间隔及误操作发生,是发电和供电部门不可缺少的闭锁装置。
本电磁锁它采用整体式结构设计,比DSN2型电磁锁设计合理,结构更简单,布置更紧凑,锁体积缩小,功能较全,通用性好,操作简便。
突出优点是DC110V、DC220V、AC220V三种电压等级通用,用户订货,使用更方便;安装简单,不必拆卸面板,即可整体插入安装。
DSN3型系列电磁锁经苏科所产品质量检测中心进行的形式试验,各项试验数据均符合JB/T7827-95的《高压开关设备用电磁锁通用技术条件》的要求。
周围空气温度:上限 +40℃;下限-10℃,高寒地区-25℃;
海拔高度:不超过1000m。
环境温度:湿度日平均值不大于95%,月平均值不大于90%。

DSN3型户内电磁锁,具在如下性能:
1、具有是否允许开锁的指示灯;
2、锁栓具有自动复位及延时复位功能;
3、用专用钥匙在无电情况下能实现解锁;
4、具有防止用简易工具开锁的功能和检修的保安装置;
5、电磁铁在85%-110%额定电压下能可靠地工作。

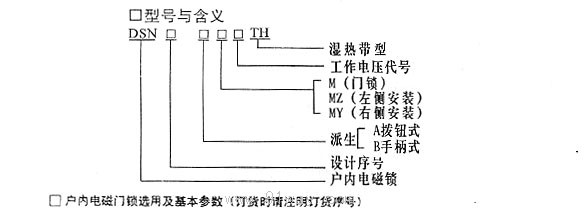

DSN3型电磁锁型号说明

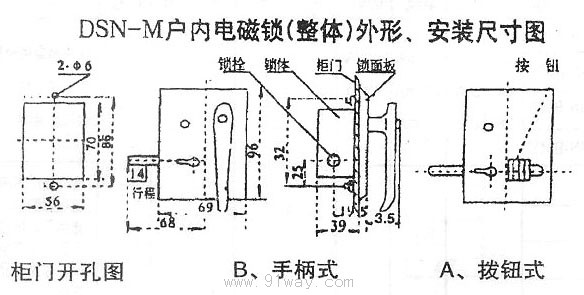

DSN3型电磁锁安装示意图

名 称
型 号
额定电压
额定电流mA
柜门开孔(安装)尺寸mm
行程mm
开关锁
DSN3-KZ
AC220

AC110

DC220

DC110

100

196

98

机构底座锁销螺孔M14×1.5
14
DSN3-KY
柜门锁
拨钮式
DSN3-AMZ
56×70 Ø 6×82
DSN3-AMY
手柄式
DSN3-BMZ
DSN3-BMY


DSN3型电磁锁安装尺寸

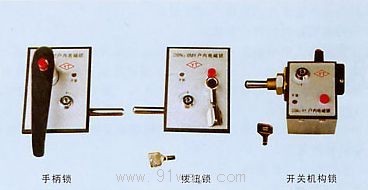

DSN3型电磁锁

DSN3型电磁锁
