JSXGN-12G系列机械闭锁产品详细说明：

JSXGN-12操作联锁机构适用于XGN2-12箱型固定式金属封闭开关设备中各种接线方案和结构形式，可操作各种隔离开关，接地开关和负荷开关，并能与断路器、前后柜门锁、电磁(程序)锁及辅助开关联锁联动，实现防误保护系统。是一种较为先进、合理、操作简便的操作机构。

二、使用环境条件
1．海拔高度：不超过1000m
2．周围空气温度：上限＋40℃，下限－10℃。
3．相对湿度：日平均不大于95％；月平均不大于90％。
4．污秽等级：II级
5．地震烈度：不超过8度。

三、JSXGN-12G系列机械闭锁型号及其含义



四、主要型号规格

型号规格	操作功能	备注
JSXGN-12/DSX	上接地、上隔离、下隔离	III
JSXGN-12/DS	上接地、上隔离	左II位
JSXGN-12/SD	上隔离、下接地	右II位
JSXGN-12/SX	上隔离、下隔离	右II位
JSXGN-12/S	上隔离	中I位
JSXGN-12/X	下隔离	中I位
JSXGN-12/DSD	上接地、上隔离、下接地	III位
JSXGN-12/DSXP	上接地、上隔离、下隔离、路旁隔离	IV位

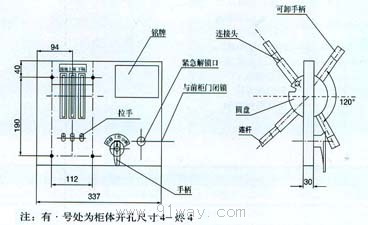

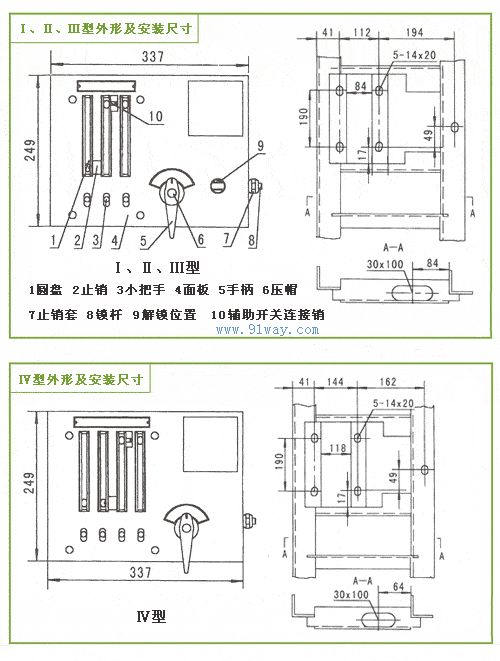

五、外形及安装尺寸

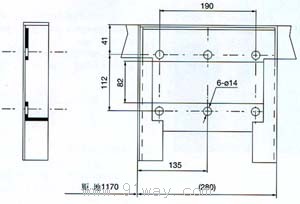

六、板面柜体开孔尺寸



八、订货须知
　　1、注明产品型号，数量（必要时提供机构的操作功能）。
    2、备品配件的名称，规格，数量。
　　3、特殊规格的功能内容，操作及方向。
    4、机构的面板为2mm厚的镜面不锈钢板、表面零件为镀铬处理。如有特殊要求时应注明。
