DXN6系列户内带电显示器产品详细说明：

DXN6系列户内带电显示器适用于户内额定电压为3－40.5Kv,频率为50Hz的网络上，与传感器组成系列高压带电显示装置，反映高压电回路是否带电，是直接控制电磁锁执行闭锁或解锁的防护警示器件，以提高配套产品的防护性能。

显示装置由传感器与显示器两部份元件组成，经用户外加导线连成而成。

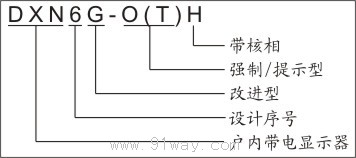

1、 显示器的型号及含义



2、 传感器型号及含义



3、 显示装置基本参数

名        称		单位	数学
传 感 器	额定电压	kV	3.6	7.2	12	40.5
	额定频率	Hz	50
	5分钟工频耐压 （有效值）	kV	25	32	42	100
	雷电冲击耐压 （峰值）	kV	40	60	75	185
	局部放电量 （1.1Um/√3）	pC	≦10
	抗弯机械破坏负荷	N	≧4000			≧8000
显 示 器	氖灯起辉电压	kV	1.03		1.72	6.08
	闭锁起控电压	kV	1.95	3.90	6.50	22.78
	二次闭锁起控电压	V	220
