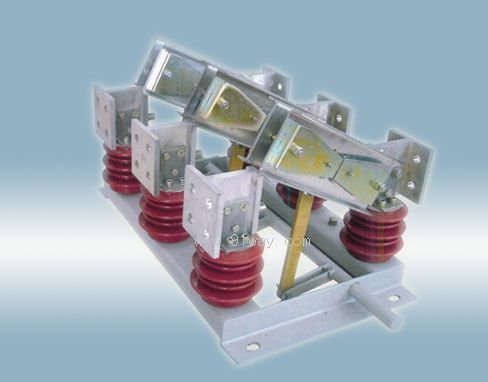

GN22-12(C)户内交流高压隔离开关产品详细说明：

GN22-12(C)户内交流高压隔离开关型号及其含义

使用环境条件：
　　+海拔：不超过1000m；
　　+周围空气温度：-30℃～+40℃；
　　+周围环境相对湿度：日平均值不大于95%；月平均值不大于90%；
　　+地震烈度不超过8度；
　　+安全场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。

GN22-12(C)户内交流高压隔离开关主要技术参数

电压		KV	12
额定频率		Hz	50
额定电流		A	1600～2000	2500～3150
额定短路耐受电流		kA	40	50
额定峰值耐受电流		kA	100	125
额定短时持续时间		S	4
额定绝缘水平	1min工频耐受电压	kV	极间、极对地42断口49
	雷电冲击耐受电压（峰值）	kV	极间、极对地75断口85

GN22-12(C)户内交流高压隔离开关外形及安装尺寸（以下图片可点击放大）：

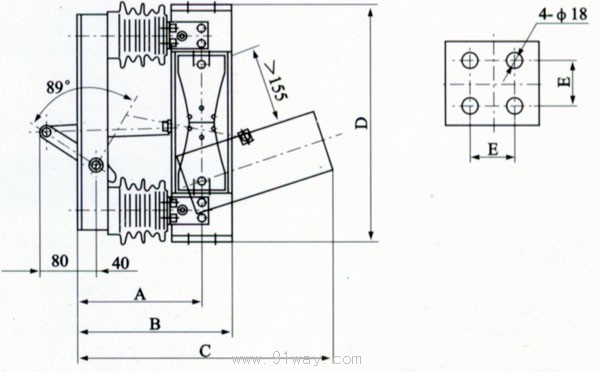

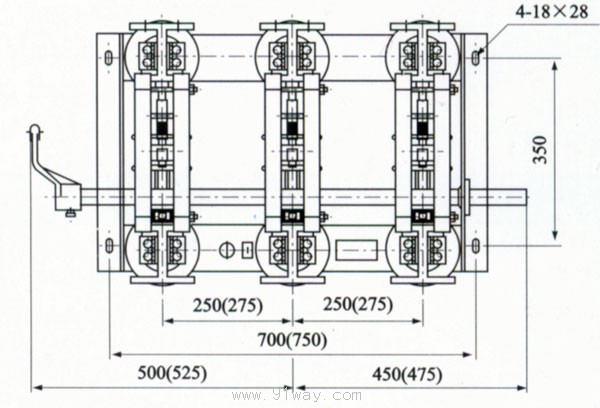

图1 GN22-12型户内交流高压隔离开关外形尺寸图

型　　号	A	B	C	D	E
GN22-12/1600-2000	255	305	527	490	50
GN22-12/2500-3150	262	325	538	494	60

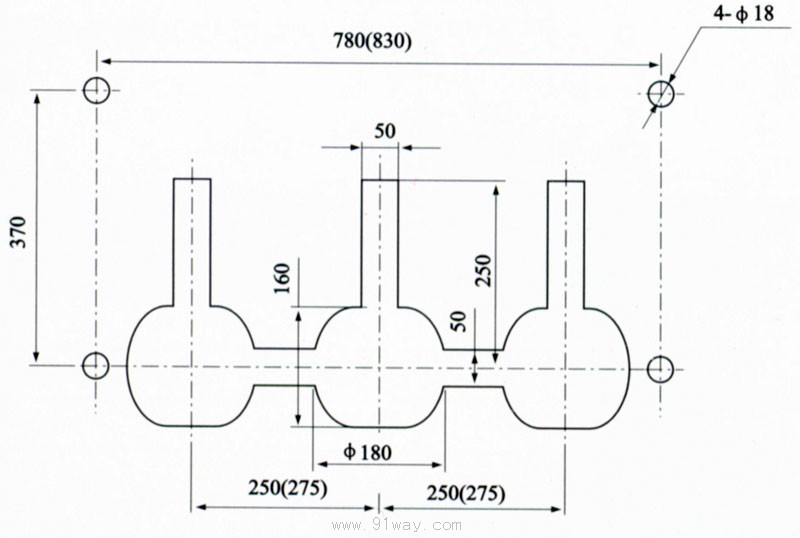

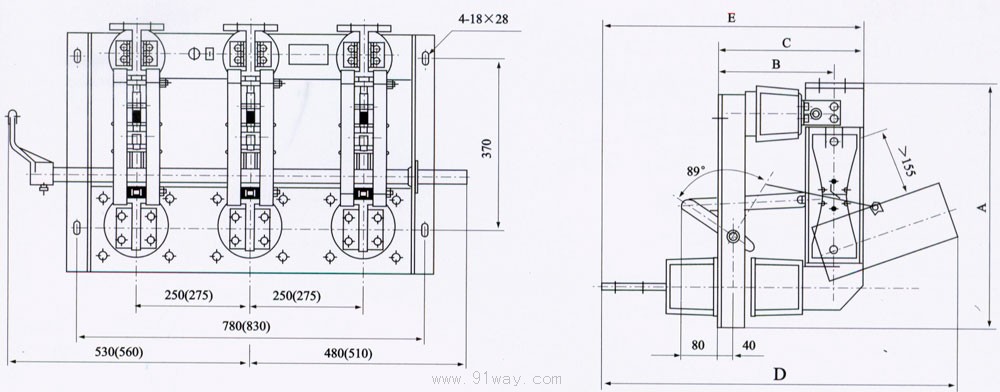

图2 GN22-12C型户内交流高压隔离开关外形尺寸图

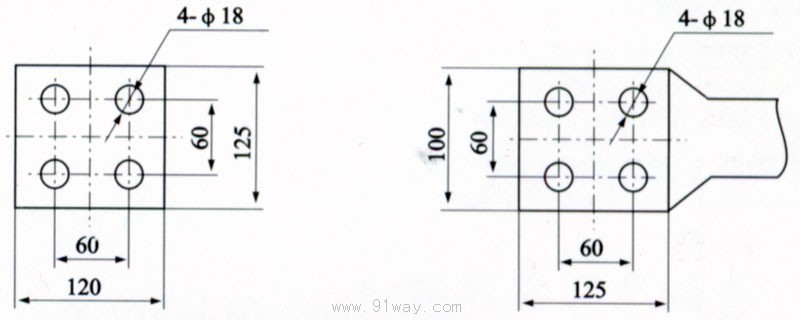

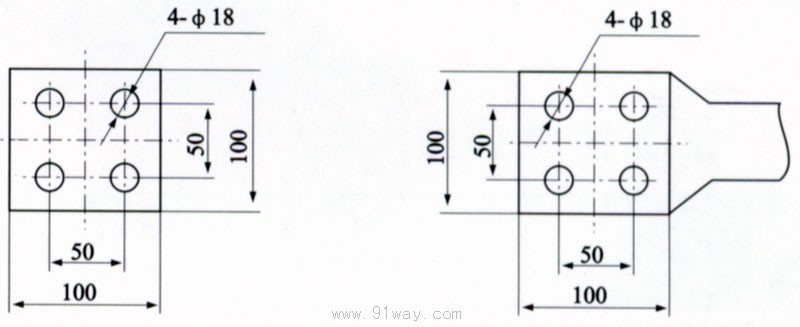

GN22-12C/1600-2000型高压隔离开关接线端子图 GN22-12C/2500-3150型高压隔离开关接线端子图

型号	A	B	C	D	E
GN22-12C/1600-2000	537	255	305	807	580
GN22-12C/2500-3150	539	267.5	330	880	630

GN22-12(C)户内交流高压隔离开关
