产品名称: YBF系列风机用隔爆型三相异步电动机
型号规格: YBF系列风机用隔爆型三相异步电动机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 防爆电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)

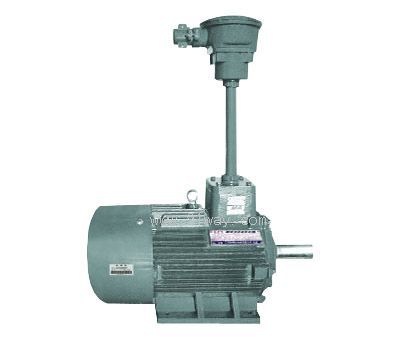

YBF系列风机用隔爆型三相异步电动机产品详细说明:

YBF系列风机用隔爆型三相异步电动机的防爆性能,符合GB3836.2《爆炸性气体环境用电气设备第2部分:隔爆型“d”》的规定并吸收国际上同类产品的优点自行设计制造,具有阻止内部爆炸向外传透的特点,同时具有体积小、效率高、温升裕度大、噪音低,启动及运行性能好等优点。
本系列电机制成隔爆型,防爆标志为dI、dIIAT4、dIIBT4,分别适用于煤矿井下及工厂.IIA、IIB级、温度组别T1~T4组的可燃性气体或蒸汽与空气形成爆炸性混合物的场所。
本系列电动机用语T35系列隔爆轴流风机配套。
防护等级:主体外壳IP44接线盒IP54
冷却方式:IC0141绝缘等级:B
额定电压:380V、660V、380/660V
额定频率:50HZ工作方式:连续(S1)

YBF系列风机用隔爆型三相异步电动机

型号
Type

功率
Output
(W)

电流
Current
(A)

转速
Speed
(r/min)

效率
Eff.
(%)

功率因数
Power
factor

堵转转矩
额定转矩
Blocked rotor torque
Rated torque

堵转电流
额定电流
Blocked rotor current
Rated cirrent

最大转矩
额定转矩
Pull-out torque
Rated tprque

YBF6312

180

0.53

2800

69

0.75

1.8

7

2

YBF6322

250

0.68

2800

72

0.78

1.8

7

2

YBF6314

120

0.47

1400

62

0.63

1.8

6.5

2

YBF6324

180

0.64

1400

64

0.67

1.8

6.5

2

YBF7112

370

0.96

2800

73.5

0.80

1.8

7

2

YBF7122

550

1.35

2800

75.5

0.82

1.8

7

2

YBF7114

250

0.82

1400

68

0.68

1.8

6.5

2

YBF7124

370

1.10

1400

70

0.73

1.8

6.5

2

YBF7116

180

0.65

910

64

0.66

1.7

6

1.9

YBF7126

250

0.88

910

65

0.67

1.7

6

1.9

YBF7128

90

0.49

680

51

0.55

1.5

5.5

1.8

YBF7138

120

0.63

680

51

0.57

1.5

5.5

1.8

YBF8012

750

1.76

2800

76.5

0.85

1.8

7

2

YBF8022

1100

2.53

2800

77

0.86

1.8

7

2

YBF8014

550

1.54

1400

73.5

0.74

1.8

6.5

2

YBF8024

750

1.99

1400

75.5

0.76

1.8

6.5

2

YBF8016

370

1.15

910

71

0.69

1.7

6

1.9

YBF8026

550

1.66

910

72

0.70

1.7

6

1.9

YBF8028

180

0.75

680

60

0.61

1.5

5.5

1.8

YBF8038

250

0.98

680

62

0.63

1.5

5.5

1.8

YBF90S-2

1500

3.38

2800

78.5

0.86

1.8

7

2

YBF90L-2

2200

4.83

2800

80.5

0.86

1.8

7

2

YBF90S-4

1100

2.97

1400

77

0.78

1.8

6.5

2

YBF90L-4

1500

3.61

1400

79

0.80

1.8

6.5

2

YBF90S-6

750

2.20

935

73

0.71

1.7

6

1.9

YBF90L-6

1100

3.10

935

74

0.73

1.7

6

1.9

YBF90S-8

370

1.33

680

68

0.63

1.5

5.5

1.8

YBF90L-8

550

1.90

680

69

0.64

1.5

5.5

1.8

YBF100L-2

3000

6.39

2820

82

0.87

1.8

7

2

YBF100L1-4

2200

5.01

1420

81

0.825

1.8

6.5

2

YBF200L2-4

3000

6.78

1420

82.5

0.815

1.8

6.5

2

YBF100L-6

1500

3.90

940

78

0.75

1.7

6

1.9

YBF112M-2

4000

8.17

2840

85.5

0.87

1.8

7

2

YBF112M-4

4000

8.77

1440

84.5

0.82

1.8

7

2

YBF112M-6

2200

5.47

940

80.5

0.76

1.7

6

1.9

YBF132S1-2

5500

11

2900

85.5

0.88

2.0

7

2.2

YBF132S2-2

7500

15

2900

86.5

0.88

2.0

7

2.2

YBF132S-4

5500

12

1440

85.5

0.84

2.2

7

2.2

YBF132M-4

7500

15

1440

87

0.85

2.2

7

2.2

YBF132S-6

3000

7.2

960

83

0.76

2.0

6.5

2.0

YBF132M1-6

4000

9.4

960

84

0.77

2.0

6.5

2.0

YBF132M2-6

5500

13

960

85.3

0.78

2.0

6.5

2.0

YBF132S-8

2200

5.8

710

81

0.71

2.0

5.5

2.0

YBF132M-8

3000

7.7

710

82

0.72

2.0

5.5

2.0

YBF160M-4

11000

23

1460

88

0.84

2.2

7.0

2.2

YBF160L-4

15000

30

1460

88

0.85

2.2

7.0

2.2

YBF160M-6

7500

17

970

86

0.78

2.0

6.5

2.0

YBF160L-6

11000

25

970

87

0.78

2.0

6.5

2.0

YBF160M1-8

4000

9.9

720

84

0.73

2.0

6.0

2.0

YBF160M2-8

5500

13

720

85

0.74

2.0

6.0

2.0

YBF160L-8

7500

18

720

86

0.75

2.0

5.5

2.0

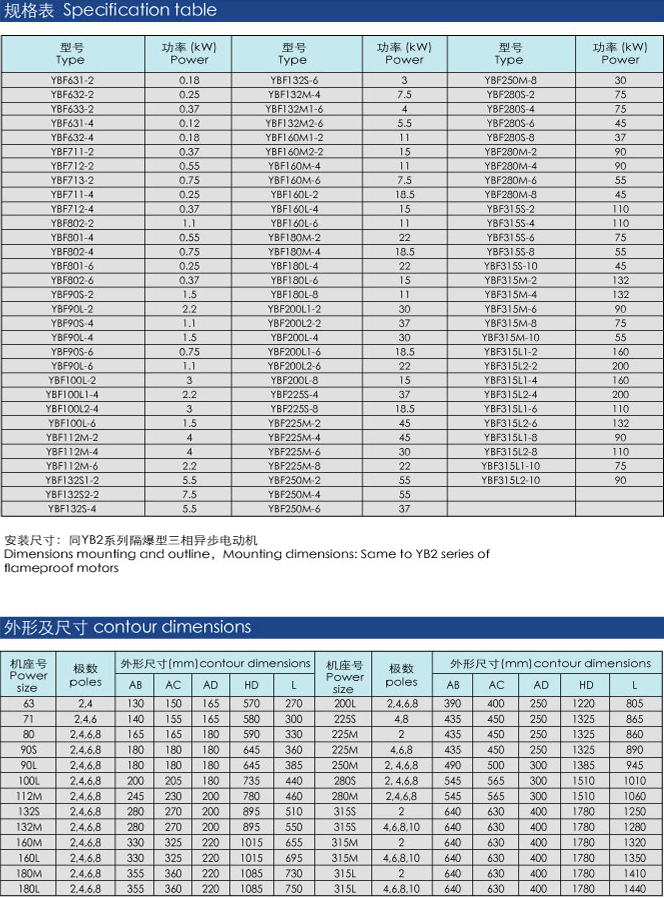

YBF系列安装及外形尺寸:

机座号
Frame Size

安装尺寸
Mounting dimensions

外形尺寸
Overall
dimensions

备注
Referemce

A

B

C

D

E

F

G

K

N

H

S

L

AC

63

60

65

10

11

23

4

8.5

12.5

M8

175

M8

360

140

C 及 N 尺寸 90 至 160 机座号
为内螺纹的大小和深度

71

65

70

12

14

30

5

11

16

M8

185

M8

395

158

80

67

85

12

19

40

6

15.5

21.5

M10

192

M8

400

165

90S

76

86

22

24

50

8

20

27

M6

195

M12

415

200

90L

76

115

22

28

60

8

20

27

M6

195

M12

440

200

100L

83

130

22

28

60

8

24

32

M6

213

M12

525

210

112M

90

130

22

28

60

8

24

32

M6

218

M12

545

230

132S

100

130

22

38

80

10

33

41

M8

270

M14

660

266

132M

100

168

22

38

80

10

33

41

M8

270

M14

700

266

160M

120

200

24

42

110

12

37

45

M8

346

M16

750

350

YBF160 外形为 6 棱均布

160L

120

244

24

42

110

12

37

45

M8

346

M16

800

350


YBF系列风机用隔爆型三相异步电动机技术参数

YBF系列风机用隔爆型三相异步电动机
