产品名称：

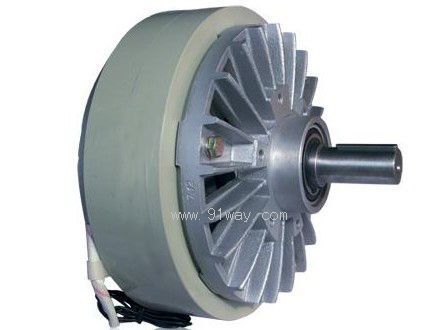

PB系列突出轴型磁粉式制动器

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 磁粉离合器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

PB系列突出轴型磁粉式制动器产品详细说明：

PB系列突出轴型磁粉式制动器是根据电磁原理和利用磁粉传递转矩的。其具有激磁电流和传递转矩基本成线性关系的特点。在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。是一种多用途、性能优越的自动控制元件。现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。磁粉制动器还经常被用于传动机械的测功加载和制动等。磁粉制动器和磁粉离合器经常配对使用。　

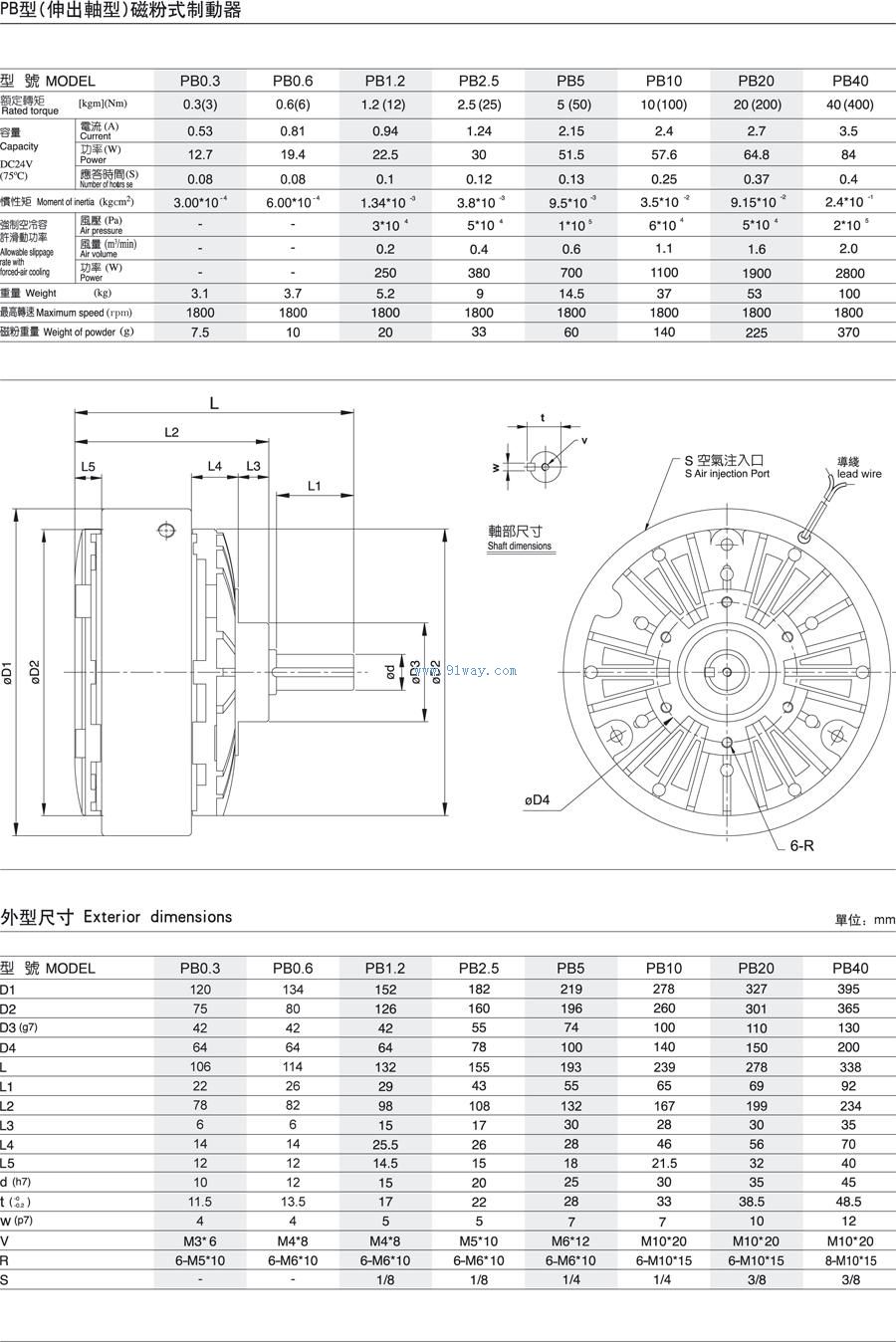

型号	定格转矩 kgfm(Nm)	容量(75℃)			最高回转速度 (r.p.m.)	强制空冷容許滑動功率			惯性矩 (kgf㎡)		重量 (kg)	磁粉重量 (g)
型号	定格转矩 kgfm(Nm)	电流(A)	电力(W)	时定数(S)	最高回转速度 (r.p.m.)	风压 (Pa)	风量(m3/min)	功率(W)	惯性矩 (kgf㎡)		重量 (kg)	磁粉重量 (g)
PB-006	0.6(6)	0.6	15	0.10	1800	2*104	0.2	110	1.00X10-3	2.50X10-4	2.0	10
PB-015	1.2(12)	0.94	22.5	0.10		3*104	0.2	250	1.34X10-3	4.90X10-4	4.8	20
PB-025	2.5(25)	1.24	30	0.12		5*104	0.4	380	3.80X10-3	1.49X10-3	8	33
PB-050	5(50)	2.15	51.5	0.13		1*105	0.6	700	9.50X10-3	4.80X10-3	13	60
PB-100	10(100)	2.40	57.6	0.25		6*104	1.1	1100	3.50X10-2	2.50X10-2	34	140
PB-200	20(200)	2.70	64.8	0.37		5*104	1.6	1900	9.15X10-2	6.89X10-2	48	225
PB-400	40(400)	3.50	84	0.40		1.6*105	2	2100	2.43X10-1	1.50X10-1	90	300

型号	L	L2	D1	D4	D3(g7)	L3	L1	d(h7)	H(-0.2)	W(p7)	D2	L4	L5	V	R	S
PB-006	106	69	125	64	42	11	25	12	13.5	4	110	17	15	M40.7P8L	6-M61P10L	1/8
PB-015	132	98	154	64	42	15	29	15	17	5	126	25.5	14.5	M40.7P8L
PB-025	155	108	184	78	55	17	43	20	22	5	160	26	15	M50.8P10L
PB-050	193	132	222	100	74	30	56	25	28	7	196	28	18	M61P12L		1/4
PB-100	239	167	290	140	100	28	65	30	33	7	260	46	21.5	M101.5P20L	6-M101.5P20L	3/8
PB-200	278	199	336	150	110	31.5	69	35	38.5	10	301	56	32		6-M101.5P20L
PB-400	338	234	395	200	130	35	92	45	48.5	12	365	70	40		8-M101.5P20L

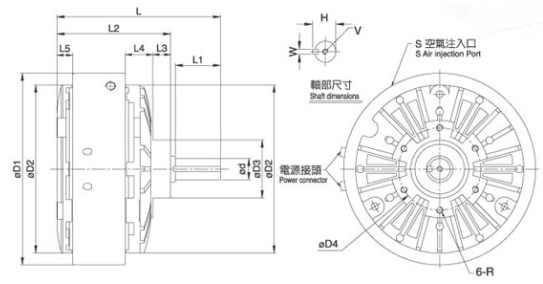

PB系列突出轴型磁粉式制动器（示意图）
