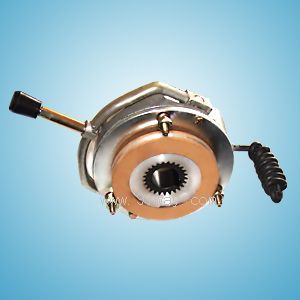

产品名称: SDZ3系列电磁失电制动器
型号规格: SDZ3系列电磁失电制动器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 电磁制动器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
SDZ3系列电磁失电制动器产品详细说明:

SDZ3系列电磁失电制动器为通电电磁吸合,断电摩擦制动式制动器。主要与Y系列电动机配套生成一种新型的YEJ系列电磁制动三相异步电动机。广泛用于冶金、建筑、化工、食品、机床、包装等机械中,实现快速停车和准确定位,可用在断电时安全(防险)制动等场合。

二、特点
这种制动器具有结构紧凑、安装方便、适用性广、噪音低、工作频次高、动作灵敏、制动可靠等优点,是工业现代化中一种理想的自动化执行元件。

三、工作原理及安装维护
电磁失电制动器主要由励磁部份(磁轭1、线圈2、弹簧3、衔铁4)、制动盘8、花键9套等主要零部件组成。励磁部份通过安装螺钉7安装在机座上,旋合安装螺钉7调整气隙至规定值δ后,反向旋出空心螺栓6,顶紧励磁部份。花健套9通过键与传动轴相连;制动盘8与花健套9通过花键啮合。当线圈2断电时,在弹簧3的作用下,制动盘8与衔铁4、机座端面10产生摩擦力,通过花键套9传给传动轴使轴制动。当线圈2通电后,在电磁力作用下,衔铁4被吸向磁轭1,使制动盘8松开,传动轴制动解除。(设备检修停电时,可通过轴向扳动手动释放机构5,使制动解除。)
安装前应将摩擦副表面油污、杂物清除干净。

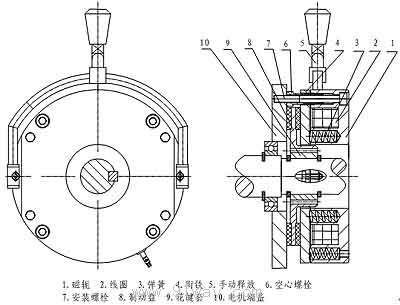

SDZ3系列电磁失电制动器结构图

四 、技术参数及安装尺寸表(附图一、二)

项目\型号
SDZ3-04
SDZ3-08
SDZ3-15
SDZ3-30
SDZ3-40
SDZ3-80
SDZ3-150
配套电机机座号
71
80
90
100
112
132
160
额定制动力矩Me(N•m)
4
7.5
15
30
40
75
150
额定电压DC(V)
99
170
额定功率P20℃(W)
30
40
50
65
70
95
110
制动时间(ms)
180
200
250
350
最大工作气隙(mm)
0.5
1
1.2
允许最大相对转速(rpm)
3000

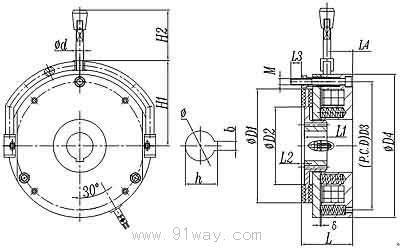

SDZ3系列电磁失电制动器外形尺寸

型号
尺寸
D1
D2
D3
D4
L
L1
L2
L3
L4
H1
H2
M
d
φ
h
b
δ
SDZ3-04
60
39
72
86
38
18
2
7
24
52.5
40
3-M4
8
15
17.3
5
0.2
SDZ3-08
77
53
90
103
44
20
3
9
24
60
45.5
3-M5
10
20
22.8
6
0.3
SDZ3-15
96
65
112
127
54.5
20
3.5
10
28.5
78
67
3-M6
10
20
22.8
6
0.4
SDZ3-30
116
80
132
147
56
25
3.5
12
28.5
90
67
3-M6
10
25
28.4
8
0.4
SDZ3-40
124
80
145
166
57.5
30
3.5
12
33
100
67
3-M8
10
30
33.3
8
0.5
SDZ3-80
150
104
170
188.5
68
30
3.5
14
39
113
67
3-M8
10
35
38.3
10
0.5
SDZ3-150
174
120
196
222
81
35
4
15
57
132
148
6-M8
12
40
43.3
12
0.6

δ:为初始安装气隙推荐值

五、注意事项
1、摩擦片属于易损件。磨损后,气隙增大,当超过制动器最大允许气隙时,应进行重新调整,否则影响正常工作,甚至损坏制动器和电机。
2、当频繁运转、制动时,应定期检查紧固件有无松动,如有松动,应重新调整旋紧后再使用。
3、当制动器装在电机上,若电机起动困难或有噪音时,应检查制动器,按本《说明书》第三条调整。

六、控制线路
制动器线圈工作电压常规为直流99V和170V两种。本厂有专为制动器配套的ZL、ZL1型整流电源,具有输入输出保护线路,体积小、工作可靠,整体密封,可直接安装于电机的接线盒内,接线方式详见ZL整流电源接线图。

SDZ3系列电磁失电制动器
