产品名称：

SDZ1型大规格电磁失电制动器

型号规格：

SDZ1型大规格电磁失电制动器

产品类别：

常规产品 -- 机械传动 -- 电磁制动器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

安徽

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

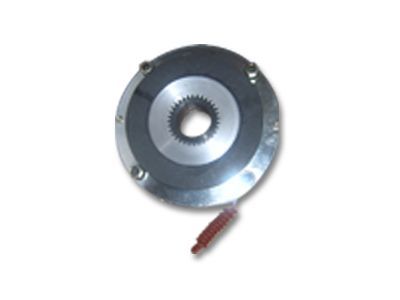

（点击小图查看大图）

SDZ1型大规格电磁失电制动器产品详细说明：

SDZ1型大规格电磁失电制动器技术参数及安装尺寸表（附图一、二）

项目\型号	SDZ1-200	SDZ1-300	SDZ1-450	SDZ1-600	SDZ1-850		SDZ1-2000
配套电机机座号	180	200	225	250	280		315
额定制动力矩Me(N•m)	200	300	450	600	850		2000
额定电压DC(V)	170
额定功率P20℃(W)	150	200		210		340	400
制动时间(s)	0.35	0.45		0.5		0.6	0.7
最大工作气隙(mm)	1.2	1.5					2
允许最大相对转速(rpm)	3000

型号\尺寸	D1	D2	D3	D4	D5	D6	D7	D8	D9	L	L1	L2	L3
SDZ1-200	220	150	244	265	272	50	72	133	150	94	40	4	16
SDZ1-300	248	155	280	310	315	60	85	152	165	111.5	50	4	18
SDZ1-450	265	165	300	330	335	65	85	166	185	116.5	56	4	`18
SDZ1-600	305	180	350	380						133	56	4	25
SDZ1-850	350	195	390	422						134	62	4	25
SDZ1-2000	510	350	550	580						140	62	7.5	25

SDZ1型大规格电磁失电制动器

型号\ 尺寸	L4	L5	M	N	φ	h	b	δ
SDZ1-200	119	12	4-M10	4-M10	49	52.8	14	0.6
SDZ1-300	142	14	4-M12	4-M12	59	63.4	18	0.8
SDZ1-450	150	16	4-M12	4-M12	65	69.4	18	0.8
SDZ1-600			4-M16	4-M16	65	69.4	18	0.8
SDZ1-850			6-M16	6-M16	68	72.4	18	0.8
SDZ1-2000			8-M16	8-M16	80	85.4	22	1

1.δ：为初始安装气隙推荐值 2. :影印方格为（IP54）尺寸

SDZ1型大规格电磁失电制动器

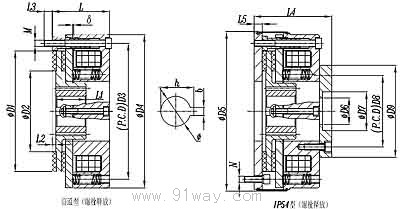

SDZ1型大规格电磁失电制动器（示意图）
