一、用途

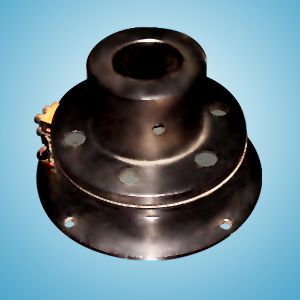

DZD2-5A型电磁刹车器，适用于FA506、FA502及其它型号的细纱机在适位停车时的主轴制动刹车。也适用于其它机械传动系统中定位刹车等场合。

二、使用条件
电磁刹车器能在下列条件下可靠工作。
1、周围空气相对湿度不大于85%；
2、周围介质中，无足以腐蚀金属和破坏绝缘的气体及尘埃；
3、刹车器线圈采用B级绝缘，额定工作电压波动不超过+5%~-15%；

三、工作原理和性能特点
DZD2-5A型电磁刹车器主要有励磁部分(磁轭、线圈、摩擦片）和联接组合件（联接、衔铁、弹簧片）两部分组成（参见图一）。当励磁线圈通电时，产生磁通，磁轭吸合衔铁，闭合磁路。从而产生摩擦力矩，使传动部分刹车制动。当线圈断电后，衔铁在弹簧片的作用下释放回位，使制动解除。该刹车器属于干式单片，它没有空载力矩，接通和断开时间短，使用寿命长，性能稳定，且结构紧凑，安装维修方便，是纺织机械中最理想的自动化执行元件。

四、性能参数
制动力矩Me：50N.m接通时间不大于160ms
额定工作电压DC：24V断开时间不大于100ms
额定功率P20℃：32W允许最大相对转速3000rpm

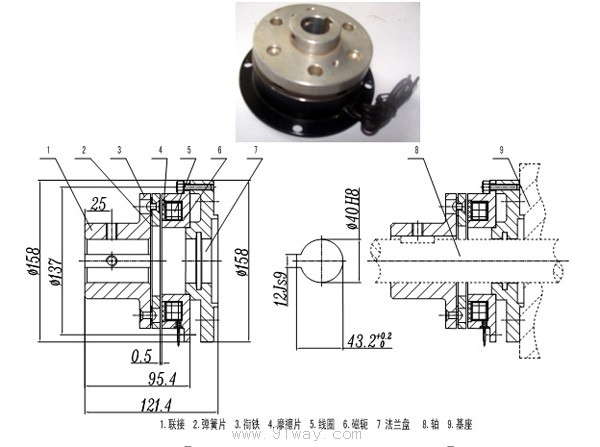

五、结构安装简图（附图一、二）

六、安装及使用
1、摩擦片表面及衔铁表面不得有油污，安装前必需清理干净。
2、用螺钉将励磁部分固定在基座上，联接组合件与传动轴固定连接（不应有轴窜动）。
3、励磁部分工作面与衔铁工作面之间初始安装工作气隙为δ=0.5mm.
4、刹车器在使用过程中不需要经常调整，在长期连续工作情况下，由于摩擦面的摩损使间隙过大。当不能正常吸合时，应重新调整工作气隙。
