产品名称: TDZ1系列电磁通电制动器
型号规格: TDZ1系列电磁通电制动器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 电磁制动器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 安徽
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
TDZ1系列电磁通电制动器产品详细说明:

TDZ1系列电磁通电制动器主要与Y、Y2系列电机配套派生成新型通电制动电机,该制动器特殊结构消除了电机轴轴向窜动对制动器气隙要求较高的影响,可任意角度安装。

结构及工作原理
制动器由励磁部分3(磁轭、励磁线圈、摩擦片)和联接组合件部分6(衔铁、联接)、复位弹簧4、花键套5、内、外挡块2、7组成。制动器通电后,磁路产生磁通,磁轭吸合衔铁带动联接在花键套上移动,使衔铁与摩擦片接触产生摩擦力,形成制动力矩,以达到快速制动的目的;断电磁通消失,衔铁在复位弹簧的作用下复位,解除制动状态。

TDZ1系列电磁通电制动器技术参数及外形尺寸

TDZ1系列电磁通电制动器技术参数表

项目\规格
TDZ1-05
TDZ1-10
TDZ1-20
TDZ1-40
TDZ1-80
TDZ1-160
配套电机机座号
71
80
90
100
112
132
160
额定制动力矩Me(N·m)
5
10
20
40
80
160
额定电压DC(V)
24、99、170
额定功率P20℃(W)
13
16
20
30
40
45
最大工作气隙(mm)
1.5
1.8
2.2
允许最大相对转速(rpm)
6000
5000
4000
3500
3000

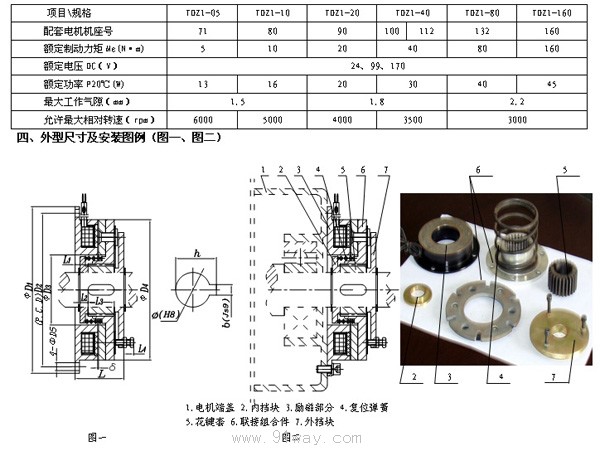

TDZ1系列电磁通电制动器外型尺寸及安装图例(图一、图二)

规格\尺寸
D1
D2
D3
D4
D5
L1
L2
L3
L4
L
Φ
b
h
δ
TDZ1-05
80
72
35
63
5
3.5
5
20
6~9
35.5
14.8
5
16.2
1
TDZ1-10
100
90
42
80
6
4.3
6
40
19.8
6
22.6
TDZ1-20
125
112
52
100
7
5
10
25
6~10
50
24.8
8
28.1
TDZ1-40
150
137
62
125
5.5
55
29.5
32.8
TDZ1-80
190
175
80
160
9
6
9
30
56
39.5
12
42.8
TDZ1-160
230
215
100
200
7
10
35
62
44.5
47.8

δ为初始安装气隙推荐值
五、使用说明
该制动器属于干式,摩擦副表面不得污染油脂类物质;制动器初始安装时通过调节螺钉和弹簧来调整气隙到δ值;正常工作下气隙不需要经常调整。
