产品名称：

YP系列(压力式)水力测功机

型号规格：

放大图片

产品类别：

常规产品 -- 电机产品 -- 测功机

参考价格：

厂价直销

产品品牌：

启测

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13901609058

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

YP系列(压力式)水力测功机产品详细说明：

YP系列(压力式)水力测功机, 国外在60、70年代已广泛使用。启测在85年引进了西德技术, 开发生产该型号的先进测功机。我们通过消化、吸收国外技术，进行全新优化设计、生产，可提供全系列产品。

YP系列水力测功机共有12个规格，均采用电动排水蝶阀控制。即通过改变蝶阀的开度来改变吸收功率的大小。制动功率范围从20KW到5900KW，品种齐全，国内外用户根据自己发动机功率范围选择合适的机型选购。
该产品主要用来检测各种柴油机、汽油机、电动机等动力机的有效功率。是动力机特性试验、传动机械的效率试验中不可缺少的测试设备。

YP系列(压力式)水力测功机基本型为单方向测试，用户如需同时双向试验订货时请提出要求后，我公司给予专门定制。

1、主要特点

体积小，安装容易；
结构简单，操作维护方便；
制动力矩大；
测量精度高；
工作稳定可靠；
磁电式测速传感器实现高精度瞬时转速测量；
电控蝶阀快速负载控制；
1、响应速度快，适于动态试验。
2、测量性能指标

项目	传感器类型	测量范围	准确度	备注
转速	ZSB磁电式测速传感器	300-7500r/min	±1r/min	大于7500r/min 时,对测速轮及控制元件另行外理.
扭矩	应变式拉压力传感器	与测功机量程匹配	±0.2%F.S
水阀位置	精密电位器 (DPF,YZ60水门执行器)	0-100%	0.2%F.S
油门位置	精密电位器 (YZ60,YZ60A油门执行器)	0-100%	0.2%F.S

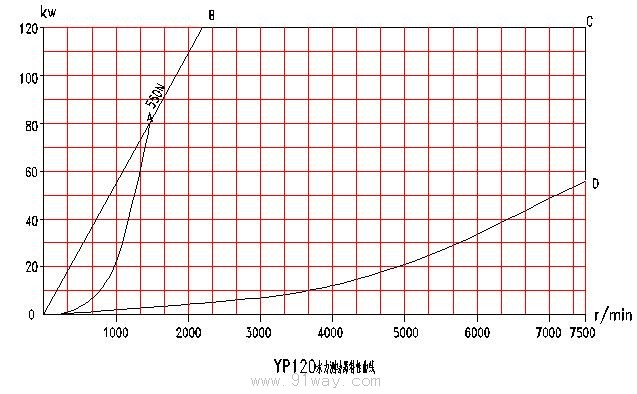

3、特性曲线：

4、技术参数

水力测功机型号	YP60	YP120	YP250	YP380	YP520	YP660	YP880	YP1200	YP1900	YP2500	YP3300
最大吸收公率（KW）	60	120	250	380	520	660	880	1200	1900	2500	3300
扭矩测量精度（F.S）	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%
测速精度(F.S)	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰	±0.5‰
主轴旋转方向	单向	单向	单向	单向	单向	单向	单向	单向	单向	单向	单向
制动力测定范围(N)	0~180	0~550	0~1000	0~1300	0~2500	0~3300	0~6000	0~12000	0~18000	0~27000	0~35000
最大制动力矩(N.m)	172	525	980	1240	2450	3150	5700	11760	17200	26460	33400
最大耗水量(Kg/h)	1200	2400	5000	8000	10400	13900	18500	24000	36300	50000	66000
排水最高温度(℃)	70	70	70	70	70	70	70	70	70	70	70
主轴总长度	448	510	500	500	600	600	802	1296	1296	1440	1440
主轴圆锥部分长及锥度	63,1:30	70,1:30	70,1:30	70,1:30	70,1:30	80,1:30	100,1:30	192,1:30	192,1:30	170,1:30	170,1:30
主轴中心至底座下底面高	255	300	300	300	350	350	650	760	760	840	840
测功机外型尺寸(长×宽×高)	450×400×370	655×530×430	640×536×460	640×536×460	760×620×543	760×620×543	1078×845×905	1598×.51310×1135	1598×.51310×1135	1452×1558×1310	145×21558×1330
底座外型尺寸(长×宽×高)	640×400×90	640×394×110	640×400×100	640×400×100	760×490×120	760×490×120	1060×820×310	1476×1200×260	1476×1200×260	1256×1559×260	1256×1559×260
地脚螺孔位置	590×340	600×335	580×330	580×330	700×420	700×420	990×650	1350×1074	1350×1074	1421×1116	1420×1116 (×690)
测功机净重(Kg)	170	180	200	200	410	435	950	2800	2900	3200	3300
主轴最高转速(r/min)	9000	7500	7500	5000	5000	3500	3000	3000	3000	3000	3000
转动惯量 (Kg.M2)	0.012	0.041	0.065	0.074	0.480	0.511	0.721	3.6	4	6.8	7.1

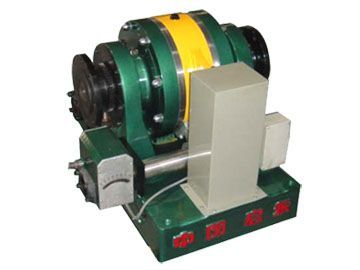

YP系列(压力式)水力测功机

YP系列(压力式)水力测功机（示意图）
