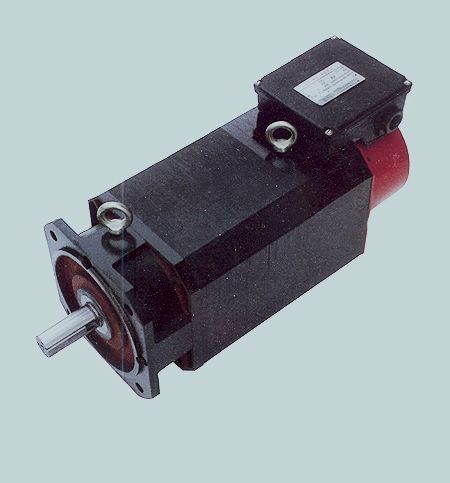

YZZ系列主轴三相异步电动机产品详细说明：

一、概述
YZZ主轴三相异步电动机是参照机床实际运行性能指标及吸取众多国内外相似产品优点的基础上专门针对机床行业设计的产品，该电机可与国内外各种中、高档伺服驱动器或变频器配套，进行开环或闭环控制，实现宽频、高速、高控制精度运行。其卓越的机械特性、紧凑美观的外形是先进数控机床产品提升性能、提升档次的优选配套产品。
该电机具有可调速性能好，低速和高速都具有良好的起动性能，整个频率范围内电机都具有低振动、低噪音的优良特性。

二、使用特点
1、高效率、高可靠性、高过载能力、高防护等级。
2、转子精校动平衡，平衡质量高，振动低。
3、采用高精密、低噪音进口轴承。
4、轴流风机强制散热，风力强劲，并有独特的内部通风道，以确保电机在任何转速下均能得到有效的散热及限制共振，实现高速或低速长期运行。
5、内置热保护装置使电机绕组在达到危险温度时切断电源，使电机免于烧毁。
6、外形美观、结构合理、体积小、重量轻。

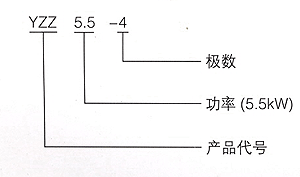

三、YZZ系列主轴三相异步电动机型号说明

四、基频50HZ时的技术数据

型号	额定功率 kW	额定转矩 N·m	额定电流 A	堵转转距倍数	堵转电流倍数	最大转矩倍数	转速 r/min	重量 （kg）
YZZ3.7-4	3.7	24	7.8	2.2	7.0	2.3	1430	52
YZZ5.5-4	5.5	36	11.5	2.0	7.0	2.3		70
YZZ7.5-4	7.5	50	15	2.1	7.0	2.3		85
YZZ11-4	11	72	22	3.5	8.1	3.6	1430	120
YZZ15-4	15	97	30	3.7	8.7	3.6		141
YZZ18.5-4	18.5	120	36	4.2	9.5	4.2		163

五、YZZ系列主轴三相异步电动机特征表

特征	特征描述		备注
电压	三相交流380V		各项内容也可根据用户要求定制
输出功率	3.7-18.5kW
极数	4
绝缘等级	F（最高允许温升105K）
冷却方式	独立风机强迫通风冷却
防护等级	IP54
安装方式	B5
外形尺寸	见附图
标准转向	从轴伸端视之顺时针旋转
电机出轴	带键槽或光轴
保护装置	绕组预埋125度热保护器
编码器	可选
使用环境	场所	室内（避免腐蚀气体太多）
	海拔	1000米以下
	温度	-15—40℃
	湿度	相对湿度80%（不凝结）

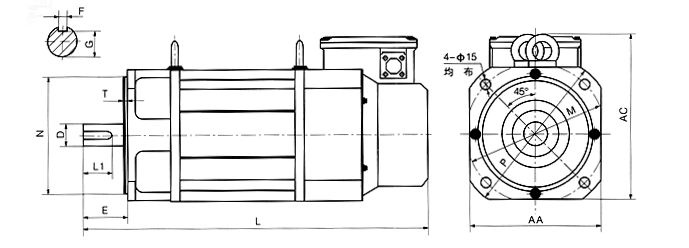

六、外形及安装尺寸

型号	外形及安装尺寸
	D		E		F		G		M	N		L1	T	AA	AC	P	L
	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	基本尺寸	极限偏差	基本尺寸	基本尺寸
YZZ3.7-4	32	-0.009 -0.025	80	±0.37	10	0 -0.036	27	0 -0.20	215	180	0 -0.04	70	5	205	260	250	490
YZZ5.5-4																	560
YZZ7.5-4			110	±0.43								90					650
YZZ11-4	48	+0.018 +0.002	110	±0.43	14	0 -0.043	42.5	0 -0.20	265	230	+0.016 -0.013		4	265	340	300	600
YZZ15-4																	650
YZZ18.5-4																	700

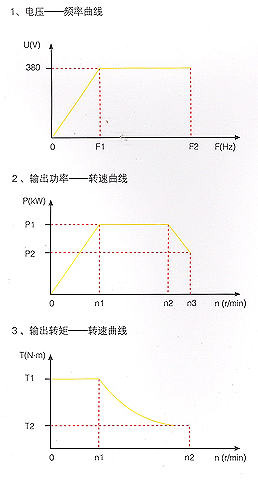

七、特性曲线
1、电压—频率曲线

型号	F1	F2
YZZ3.7-YZZ7.5	50	270
YZZ11-YZZ18.5		200

2、输出功率—转速曲线

型号	n1	n2	n3	P1	P2
YZZ3.7-4	1500	6000	8000	3.7	2.2
YZZ5.5-4				5.5	3.5
YZZ7.5-4				7.5	5.5
YZZ11-4		4000	6000	11	7.5
YZZ15-4				15	11
YZZ18.5-4				18.5	15

3、输出转矩—转速曲线

型号	n1	n2	T1	T2
YZZ3.7-4	1500	8000	24	4
YZZ5.5-4			36	6.5
YZZ7.5-4			50	8.5
YZZ11-4		6000	72	17
YZZ15-4			97	23
YZZ18.5-4			120	29

八、订货指南
需要明确的内容如下：
1.1订货时请注明型号、功率、电压、频率、接法、安装型式等。
2.2如有特殊要求，如：双轴伸或其它特殊轴伸、法兰、异频、异电压等，请订货时说明。
