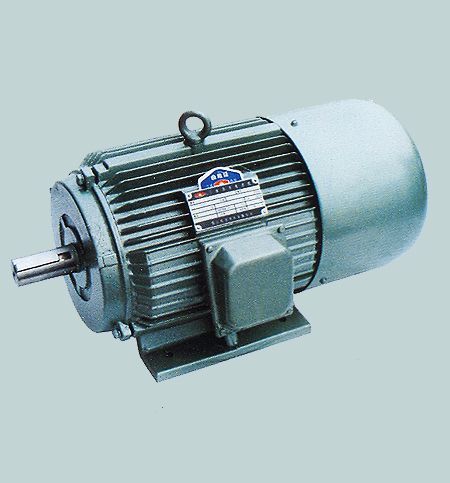

YTPS系列变频调速三相异步电动机产品详细说明：

一、概述
YTPS系列变频调速三相异步电动机与变频器组成的通用型无级调速系统，与其它无级调速方法相比，具有调速范围广、运行可靠、维修费低、体积小、效率高、节电效果好、速度调节精度高等特点，并可实现速度和转矩的闭环控制，是纺织、化工、冶金、煤炭、轻工、机械制造等行业的无级调速设备的理想动力源。

二、使用条件及说明
1、环境温度：-10℃～+40℃
2、相对湿度：≤90%
3、电压：≥50HZ 时为380V
4、电机输出特性：＜50HZ，恒转矩输出
≥50HZ，恒功率输出
5、要求配用变频器，具有：过电压、过电流、欠电压、过热、过载等保护功能
6、电动机接线方式：3KW及以下为Y，其它功率为△
7、工作方式为：连续（S1）
8、电动机配用单独供电风机电机，其电源为三相380V50HZ或单相220V50HZ

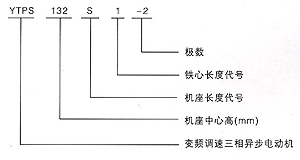

三、YTPS系列变频调速三相异步电动机型号说明


四、YTPS系列变频调速三相异步电动机型号规格

型号	额定功率 KW	电动机外形安装尺寸	同步转速范围 r/min	备注
YTPS801-2	0.75	见表2-表4	180～7600
YTP802-2	1.1
YTPS90S-2	1.5
YTPS90L-2	2.2
YTPS100L-2	3.0
YTPS112M-2	4.0
YTPS132S1-2	5.5
YTPS132S2-2	7.5
YTPS160M1-2	11
YTPS160M2-2	15
YTPS160L-2	18.5
YTPS801-4	0.55		90～3800
YTPS802-4	0.75
YTPS90S-4	1.1
YTPS90L-4	1.5
YTPS100L1-4	2.2
YTPS100L2-4	3.0
YTPS112M-4	4.0
YTPS132S-4	5.5
YTPS132M-4	7.5
YTPS160M-4	11
YTPS160L-4	15
YTPS90S-6	0.75		60～2530
YTPS90L-6	1.1
YTPS100L-6	1.5
YTPS112M-6	2.2
YTPS132S-6	3.0
YTPS132M1-6	4.0
YTPS132M2-6	5.5
YTPS160M-6	7.5
YTPS160L-6	11
YTPS132S-8	2.2		45～1900
YTPS132M-8	3.0
YTPS160M1-8	4.0
YTPS160M2-8	5.5
YTPS160L-8	7.5

五、外形及安装尺寸

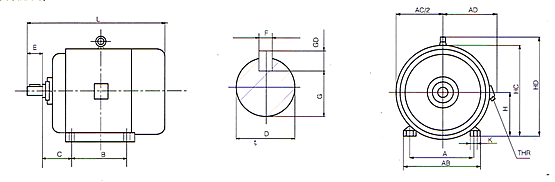

安装形式：B3

机座号	尺寸（mm）
	H	A	B	C	D	E	F	G	GD	K	AB	AC/2	AD	HC	HD	L	THR
80	80 0-0.5	125	100	50	19j6(+0.009 -0.004)	40	6	15.5	6	10	165	85	150	170	-	290	M24×1.5-6H
90S	90 0-0.5	140	100	56	24j6(+0.009 -0.004)	50	8	20	7	10	180	90	155	190	-	315	M24×1.5-6H
90L	90 0-0.5	140	125	56	24j6(+0.009 -0.004)	50	8	20	7	10	180	90	155	190	-	340	M24×1.5-6H
100L	100 0-0.5	160	140	63	28j6(+0.009 -0.004)	60	8	24	7	12	205	105	180	-	245	380	M30×2-6H
112M	112 0-0.5	190	140	70	28j6(+0.009 -0.004)	60	8	24	7	12	245	115	190	-	265	400	M30×2-6H
132S	132 0-0.5	216	140	89	38k6(+0.018 +0.002)	80	10	33	8	12	280	135	210	-	315	475	M30×2-6H
132M	132 0-0.5	216	178	89	38k6(+0.018 +0.002)	80	10	33	8	12	280	135	210	-	315	515	M30×2-6H
160M	160 0-0.5	254	210	108	42k6(+0.018 +0.002)	110	12	37	8	15	330	165	255	-	385	605	M36×2-6H
160L	160 0-0.5	254	254	108	42k6（+0.018 +0.002）	110	12	37	8	15	330	165	255	-	385	650	M36×2-6H

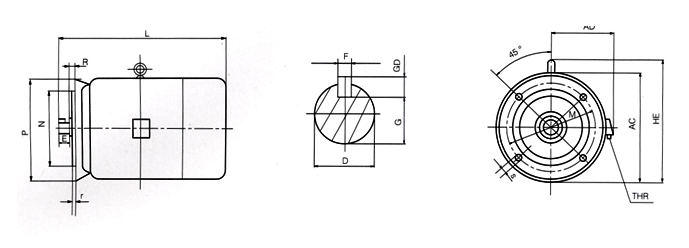

安装形式：B5

机座号	尺寸（mm）
	M	N	P	R	S	T	D	E	F	G	GD	AC	AD	L	HE	THR
80	165	130j6(+0.014 -0.011)	200	0	4-Φ12	3.5	19j6(+0.009 -0.004)	40	6	15.5	6	165	150	290	180	M24×1.5-6H
90S	165	130j6(+0.014 -0.011)	200	0	4-Φ12	3.5	24j6(+0.009 -0.004)	50	8	20	7	175	155	315	195	M24×1.5-6H
90L	165	130j6(+0.014 -0.011)	200	0	4-Φ12	3.5	24j6(+0.009 -0.004)	50	8	20	7	175	155	340	195	M24×1.5-6H
100L	215	180j6(+0.014 -0.011)	250	0	4-Φ15	4	28j6(+0.009 -0.004)	60	8	24	7	205	180	380	245	M30×2-6H
112M	215	180j6(+0.014 -0.011)	250	0	4-Φ15	4	28j6(+0.009 -0.004)	60	8	24	7	230	190	400	265	M30×2-6H
132S	265	230j6(+0.016 -0.013)	300	0	4-Φ15	4	38k6(+0.018 +0.002)	80	10	33	8	270	210	475	315	M30×2-6H
132M	265	230j6(+0.016 -0.013)	300	0	4-Φ15	4	38k6(+0.018 +0.002)	80	10	33	8	270	210	515	315	M30×2-6H
160M	300	250j6(+0.016 -0.013)	350	0	4-Φ19	5	42k6(+0.018 +0.002)	110	12	37	8	325	255	605	385	M36×2-6H
160L	300	250j6(+0.016 -0.013)	350	0	4-Φ19	5	42k6(+0.018 +0.002)	110	12	37	8	325	255	650	385	M36×2-6H

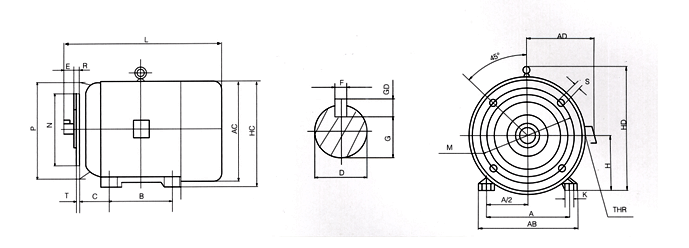

安装形式：B35

机座号	尺寸（mm）
	H	A	B	C1	D	E	F	G	GD	K	M	N	P	R	S	T	AB	AC	AD	HC	HD	L	THR
80	80 0-0.5	125	100	50	19j6(+0.009 -0.004)	40	6	15.5	6	10	165	130j6(+0.014 -0.011)	200	0	4-Φ12	3.5	165	165	150	170	-	290	M24×1.5-6H
90S	90 0-0.5	140	100	56	24j6(+0.009 -0.004)	50	8	20	7	10	165	130j6(+0.014 -0.011)	200	0	4-Φ12	3.5	180	175	155	190	-	315	M24×1.5-6H
90L	90 0-0.5	140	125	56	24j6(+0.009 -0.004)	50	8	20	7	10	165	130j6(+0.014 -0.011)	200	0	4-Φ12	3.5	180	175	155	190	-	340	M24×1.5-6H
100L	100 0-0.5	160	140	63	28j6(+0.009 -0.004)	60	8	24	7	12	215	180j6(+0.014 -0.011)	250	0	4-Φ15	4	205	205	180	-	245	380	M30×2-6H
112M	112 0-0.5	190	140	70	28j6(+0.009 -0.004)	60	8	24	7	12	215	180j6(+0.014 -0.011)	250	0	4-Φ15	4	245	230	190	-	265	400	M30×2-6H
132S	132 0-0.5	216	140	89	38k6(+0.018 +0.002)	80	10	33	8	12	265	230j6(+0.016 -0.013)	300	0	4-Φ15	4	280	270	210	-	315	475	M30×2-6H
132M	132 0-0.5	216	178	89	38k6(+0.018 +0.002)	80	10	33	8	12	265	230j6(+0.016 -0.013)	300	0	4-Φ15	4	280	270	210	-	315	515	M30×2-6H
160M	160 0-0.5	254	210	108	42k6(+0.018 +0.002)	110	12	37	8	15	300	250j6(+0.016 -0.013)	350	0	4-Φ19	5	330	325	255	-	385	605	M36×2-6H
160L	160 0-0.5	254	254	108	42k6（+0.018 +0.002）	110	12	37	8	15	300	250j6(+0.016 -0.013)	350	0	4-Φ19	5	330	325	255	-	385	650	M36×2-6H

六、订货须知
1、订货时请注明型号、功率、频率或转速范围、安装形式。
2、若有特殊要求，经双方协议后还可供应其他特殊规格。
3、本样本更改不另通知。
