YLER系列力矩三相异步电动机产品详细说明：

一、概述
YLER、YLJ系列力矩三相异步电动同、具有起动转矩大，堵转电流小，机械特性较软，或带有制动器和温度保护，结构紧凑，体积小等特点。该系列电动机工作制为断续周期工作制（S5）。
YLER和YLJ系列电动机主要用在机床自动刀架转位原件，是引进国外产品的替代产品。

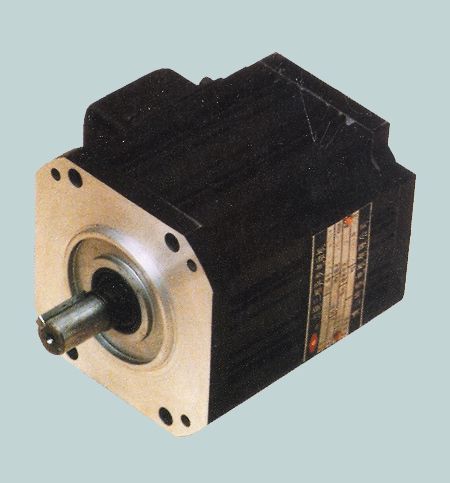

YLER系列力矩电机是由电动机、制动器、热保护器三者组成一体，整机结构紧凑，体积小。

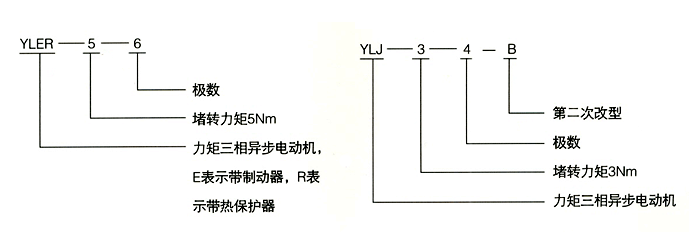

二、型号说明

三、安装型式
1.机座无底脚，端盖有凸缘，凸缘有通孔。
2.机座无底脚，轴伸端无端盖，机座上有螺孔。

四、使用条件
环境温度：最高温度为40℃，最低温度为-15℃
海拔不超过1000m
电源电压380V频率50HZ
制动器电压：DC24V

五、技术数据、外形及安装尺寸

型号	额定堵转转矩 N·m	堵转电流 A	转速 r/min	噪声 dB(A)	制动力矩 N·m	制动电流 A	温度续电器
							断开温度 ℃	触头容量
YLER-5-6	5	3	740	62	3	0.65	115±5℃	AC 220V 2A
YLER-9.4-6	9.4	4.5	890	62	3	0.65	115±5℃	AC 220V 2A
LYER-18-4A	18	7.5	1500	70	6	1.3	115±5℃	AC 220V 2A

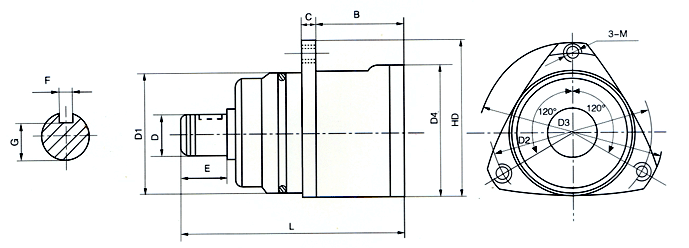

YLER-5-6与YLER-9.4-6外形及安装尺寸见表1、图1。

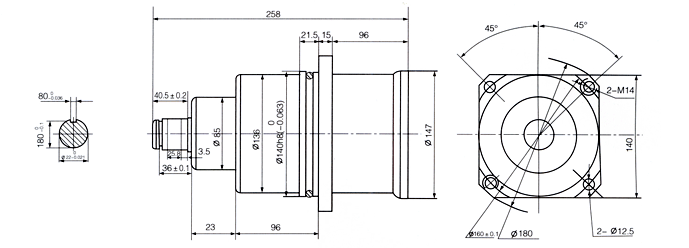

YLER-18-4A外形及安装尺寸见图2。

表1
单位mm

型号

安装尺寸及公差

外形尺寸

D

D1

D2

C

M

E

F

G

HD

B

D3

D4

L

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

位置度公差

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

极限偏差

YLER-5-6

16

+0.008

1）100

115

7

±0.18

8

Φ0.4

21

±0.26

5

0-0.03

13

0-0.1

115

91

126

108

180

YLER-9.4-6

-0.003

2）125

140

8

±0.18

10

Φ0.4

29

±0.26

138

102

154

128

205

注：1）配用95×2.65“○”型密封圈。
2）配用120×2.65“○”型密封圈。

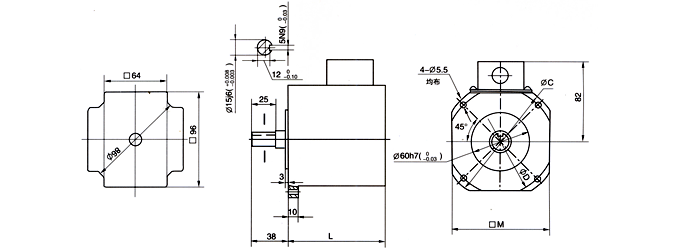

六、YLJ系列技术数据、外形及安装尺寸（图3、表2）

表2

型号	堵转转矩 Nm	堵转电流 A	转速 r/min	外形尺寸
				L	ΦC	ΦD	□M
YLJ-5-6B	5	3	750	125	135	125	115
YLJ-3-6B	3	1.6	730	113	120	108	100
YLJ-3-4B	3	2	1240
YLJ-1-6B	1	1	630	100
YLJ-1-4B	1	1.4	1140

七、订货须知
1.样本中提供数据仅供参考，若有变动，不另通知。
2.订货时请注明产品型号、额定堵转转矩，同步转速、电压、频率及安装结构的形式等。
3.若有特殊要求，经双方协议后，可为您供应特殊要求电动机。
