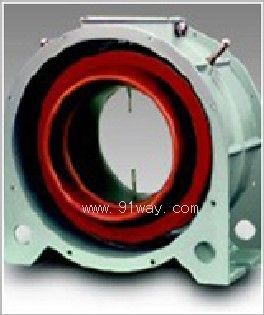

产品名称: LMZD-20型高压电流互感器
型号规格: LMZD-20型高压电流互感器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 20KV电流互感器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
LMZD-20型高压电流互感器产品详细说明:
LMZD-20型高压电流互感器为环氧树脂浇注绝缘母线式产品,适用于额定频率50Hz或60Hz、额定电压20kV及以下的电力系统中,作电能计量、电流测量和继电保护用。

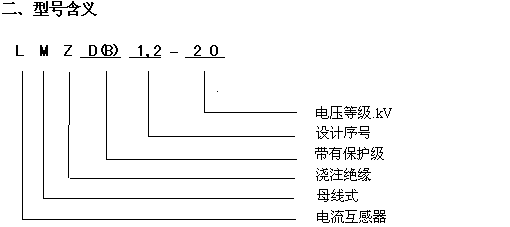

LMZD-20型高压电流互感器型号说明
三、结构简介

LMZD-20型高压电流互感器的铁心为圆环形,二次绕组匀绕制在铁心圆周上,用环氧树脂混合料浇注成形。

四、LMZD-20型高压电流互感器技术参数

1. 额定绝缘水平: 24/65/125 kV
2. 额定二次电流: 5A,1A
3. 额定一次电流、准确级组合、额定输出见表

型号
额定一次电流
(A)
准确级组合

额定输出(VA)
10P级准确
限值系数10P

0.2
0.5
10P
5P
LMZD-20
800
0.5/10P
10P/10P
0.5/0.5/10P
0.5/10P/10 P
10P/10P/10P

50
50

15
1000,1200
60
60
1500,2000
20
3000,4000
25
6000,8000
10000,12000
0.5/10P
10P/10P
15
LMZD1-20
3000,6000
0.2/5P
0.5/5P
5P/5P
30
30

30
20
8000,10000
12000
LMZD2-20
6000
0.2/0.5
0.5/0.5
0.5/10P
10P/10P
30
30
30

15
8000
10000
12000
50
50
50
LMZB-20
1000
0.2/5P
0.5/5P
30
50

30
20
1500,2000
60
60
60
3000,4000
5000,6000
10000,12000
15000
0.2/0.2
0.2/0.5
0.5/0.5
0.2/5P
0.5/5P
50
50

50
20
LMZB2-20
7500
0.2/5P
0.5/5P
5P/5P
30
30

30
20
1000
LMZ1-20
6000,8000
0.2/5P
0.5/5P
60
60

60
20
10000
12000

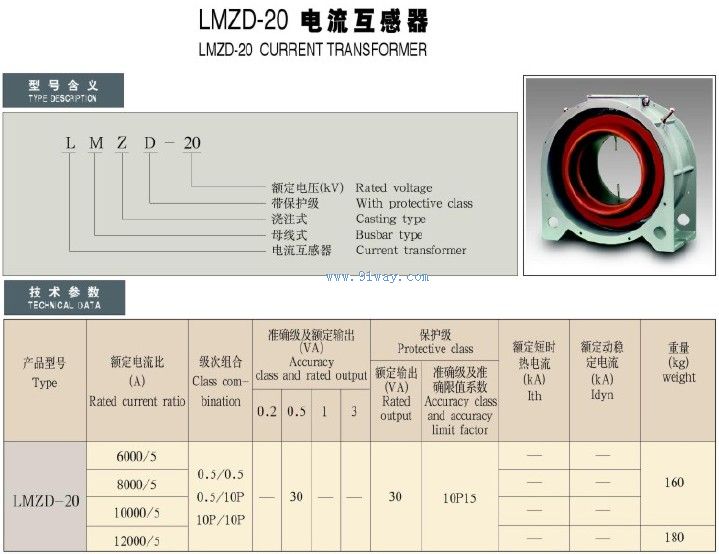

LMZD-20型高压电流互感器技术参数

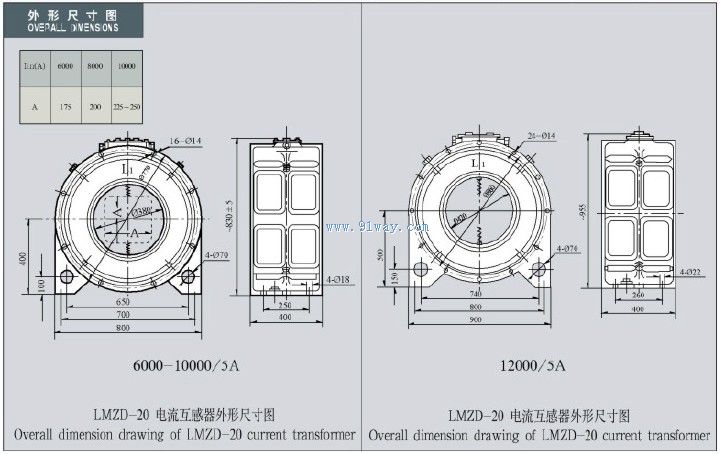

LMZD-20型高压电流互感器安装尺寸

LMZD-20型高压电流互感器

LMZD-20型高压电流互感器
