WZ系列爪式电涡流制动器产品详细说明：

一、 概述
电涡流制动器又称电磁制动器，它是利用涡流损耗的原理来吸收功率的。由电涡流制动器、控制器及传感器组成的成套测功，可以测取被测机械的输出转矩和转速，从而得出功率，某种场合可以取代磁粉、水力测功机、直流发电机组等，用来测量各种电动机、柴油机、齿轮箱等动力机械的性能，成为型式试验的必要设备，与其它测功装置相比，电涡流制动器具有更高的可靠性、实用性和稳定性。
二、主要特点
１、结构简单、运行稳定、价格低廉、使用维护方便；
２、采用水冷却，噪音低、振动小；
３、输入转速范围宽，可用于变频调速等各类电动机 及动力机械的型式试验；
４、控制器采用直流电源，控制功率小；
５、转矩的测量可以采用普通磅秤、电子磅秤或高精度转矩传感器，适用于不同测量精度的场合；
６、作制动器用，适用于高转速大转矩场合。

三、产品规格及主要数据

型号	输入转速 (r/min)	额定力矩 (N.m)	吸收功率 （kW）	励磁电压 （V）	励磁电流 （A）	冷却水量 (L/min)	重 量 （kg）	备 注
WZ5	200～3600	5	0.75	<90 DC	<5	1	45	转速 1500r/min 以下为恒转矩； 1500r/min 以上为恒功率
WZ5B							36
WZ10		10	1.5				60
WZ10B							40
WZ20		20	3			2	100
WZ20B							52
WZ50		50	8			5	170
WZ50B							83
WZ100		100	15			8	270
WZ100B							120
WZ200		200	30			15	430
WZ200B							210
WZ300		300	45			25	610
WZ300B							300
WZ650	200～3600	650	100	<180 DC	<10	55	1000
WZ650B							730
WZ1000		1000	150			80	1730
WZ1000B							1200
WZ2000		2000	315			160	2240
WZ2000B							2470
WZ3000B		3000	470		<20	240	3500
WZ6500B		6500	1000		<40	550	4600
WZ10000B		10000	1570		<60	800	5800
WZ14000B		14000	2200		<90	1100	8200

型号说明

A：双轴伸，基本形式（可省略）B:单轴伸 Z:转子形式

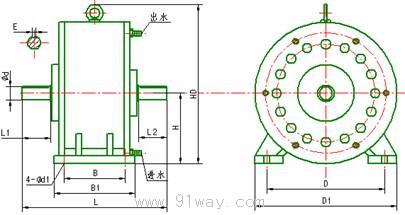

4、外形及安装尺寸



型 号	安装尺寸	外形尺寸不大于
	B	D	L1	L2	d	H	d1	E	B1	D1	HD	L
WZ5	110	190	40	40	15	120	12	5	150	240	278	280
WZ 5B	110	190	40	40	15	120	12	5	150	240	278	225
WZ 10	118	210	50	50	20	130	12	6	158	260	300	280
WZ 10B	118	210	50	50	20	130	12	6	158	260	300	225
WZ 20	130	250	60	60	28	150	14	8	170	300	338	315
WZ 20B	130	250	60	60	28	150	14	8	170	300	338	252
WZ 50	180	320	80	80	35	185	18	10	224	370	420	390
WZ 50B	180	320	80	80	35	185	18	10	224	370	420	307
WZ 100	200	360	100	100	40	215	22	12	240	428	472	450
WZ 100B	200	360	100	100	40	215	22	12	240	428	472	346
WZ 200	230	440	110	110	55	250	22	16	280	500	550	510
WZ 200B	230	440	110	110	55	250	22	16	280	500	550	396
WZ 300	240	490	140	140	55	295	22	16	300	580	655	610
WZ 300B	240	490	140	140	55	295	22	16	300	580	655	465
WZ 650	330	600	140	140	70	350	25	20	400	720	780	680
WZ 650B	330	600	140	140	70	350	25	20	400	720	780	680
WZ 1000	380	680	140	140	80	385	28	22	440	770	830	730
WZ 1000B	380	680	140	140	80	385	28	22	440	770	830	585
WZ 2000	560	610	170	170	90	355	35	25	620	830	960	1420
WZ 2000B	560	610	170	170	90	355	35	25	620	830	960	1240

使用环境
1、最高的环境温度不超过40℃
2、海拔高度不超过1000m
3、当环境温度为20时，相对温度不大于85%
冷却水
1、水质
   冷却水的水质为自来水、一般工业用水、地下水或经初步过滤的河水。水中不含有直径1mm以上的固定果断或其它杂物，其PH值为6-8，硬度以200ppm以下为宜，最大值为300ppm.
2、水压
进水压力一般不小于0.05MPa,不大于0.2MPa,本产品对水压要求不严，建议用户在安装时加进水阀门，以方便调节水量。
3、水量
冷却水量见参数表，进水量的大小按测试功率的不同进行调节。一般按千瓦损耗约0.5L/min的水量供给。
4、进水温度最高不超过30℃，但不低于4℃，出水温度约为70℃为宜，使用时可根据出水温度的高低调节冷却水量。

订货须知：
1、  请注明所需电涡流制动器产品型号。
2、  有特殊要求，经双方协议后，可供应各种特殊规格电涡流制动器；
    （1）特殊安装尺寸、特殊转速范围、特殊输出方式；
    （2）小功率空冷涡流制动器；
    （3）提供电涡流制动器配套的WLK控制器，控制器的电气性能与电涡流制动器的技术参数相匹配。
3、 本样本所提供的数据仅供用户参考，具体数据有变动时恕不通知，订货前请联系。
