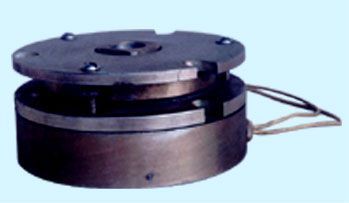

产品名称: DHD系列电磁失电制动器
型号规格: DHD系列电磁失电制动器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 电磁制动器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DHD系列电磁失电制动器产品详细说明:
<一> 用途
DHD系列制动器为电磁脱离(释放)断电时弹簧施压的摩擦片式制动器(以下简称制动器)。它能与电动配套成一种新型的制动电机,也能用于机械传动系统,实现快速停车和准确定位,能用在断电时安全(防险)制动等场合。这种制动器具有结构简单、适应性广、噪音低、制动可靠等优点,被广泛应用于各种机械的传动装置中,它是工业现代化中的一种理想执行元件。生产技术的自动化,需要超薄型的失电制动器(安全制动器)以其优良的特性满足不同用途的机器人、电机等各种不同机械的需要。

DHD系列电磁失电制动器结构特点:
1、结构紧凑 失电制动器轴向尺寸虽小,但制动扭矩足够大。
2、响应迅速 失电制动器是采用弹簧装置形成制动扭矩,弹簧复位时间即为制动响应时间
3、寿命长久 失电制动采用新型摩擦材料,决定高寿命的性能。
制动器能在下列条件下可靠地工作:
1、周围空气相对湿度不大于85%(20±5℃)
2、周围介质中,无足以腐蚀金属和破坏绝缘的气体及尘埃。
3、制动器周围采用B级绝缘,电压波动不超过+5%和-15%的额定电压,其工作方式为连续工作制
4、安装时应保证传动轴部位与制动器的配合精度。
5、制动器的制动盘必须在无油污的情况下使用。
<二> 结构和工作原理:
  制动器由磁轭、励磁线圈、弹簧、制动盘、衔铁、花键套、安装镙钉等组成,制动器安装在设备的法兰盘(或电动机)的后端伸;传动轴与花键套与制动盘联结。

DHD系列电磁失电制动器的励磁线圈接通额定电压(DC)时,电磁力吸合衔铁,使衔铁与制动盘脱离(释放),这时传动轴带着制动盘正常运转或启动,当传动系统分离或断电时,制动器也同时断电,此时弹簧施压于衔铁,迫使制动盘与衔铁及法兰盘之间产生摩擦力矩,使传动轴快速停转。在制动器散热环境较差,传动轴又是长时间连续工作时,如果条件允许,则可在制动器工作后,保持电压转换为70%-80%的额定电压,以减少发热。

规格/Nm
额定静扭矩(N.M)
激磁电压(DC-V)
功率(W)
接通(释放)时间(ms)
断开(制动)时间(ms)
DHD-2
2



24
或99
或170
10
25
15
DHD-4
4
13
35
15
DHD-8
8
15
40
20
DHD-16
16
18
60
40
DHD-32
DHD-50
32
50
28
65
40
45
70
45
DHD-100
100
75
85
50
DHD-200
200
100
100
60
DHD-400
400
150
100
70
DHD-500
500

160
100
80
DHD-1000
(双制动盘)
1000

160
100
80

DHD系列电磁失电制动器
