产品名称：

CWB2户外铜导体穿墙瓷套管

型号规格：

CWB2户外铜导体穿墙瓷套管

产品类别：

常规产品 -- 高压电器 -- 高压穿墙套管

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

更多分享

产品简介：

（点击小图查看大图）

下载产品电子样本（pdf格式）

CWB2户外铜导体穿墙瓷套管产品详细说明：

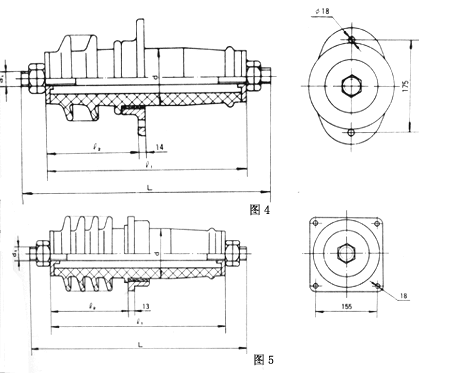

CWB2户外铜导体穿墙瓷套管安装尺寸1

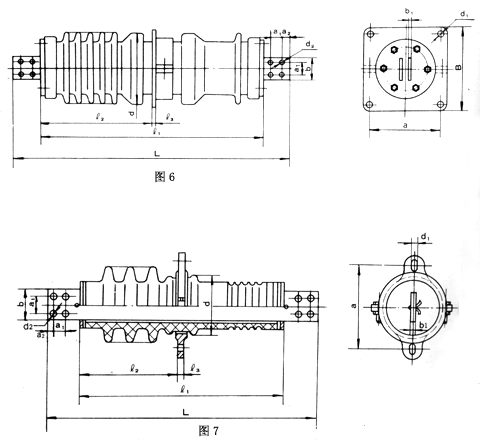

CWB2户外铜导体穿墙瓷套管安装尺寸2

型号	工厂代号	额定电压kV	额定电流A	图号	主要尺寸 mm									重量 kg
型号	工厂代号	额定电压kV	额定电流A	图号	L	l1	l2		d	d1	爬电距离			重量 kg
CWB2-7.2/400	2400	7.2	400	4	470	378	178		108	M14	190			8.6
CWB2-7.2/630	2401	7.2	630		490	378	178		108	M20	190			8.1
CWB2-7.2/1000	2402	7.2	1000		520	378	178		108	M30	190			10.5
CWB2-7.2/1600	2403	7.2	1600		520	378	178		108	M39	190			12.7
CWB2-12/400	2425	12	400		540	448	223		108	M14	250			10.6
CWB2-12/630	2426	12	630		550	448	223		108	M20	250			10.6
CWB2-12/1000	2427	12	1000		590	448	223		108	M30	250			12.7
CWB2-12/1600	2428	12	1600		600	448	223		108	M39	250			15.5
CWC-12/1000	2429	12	1000	5	670	530	270		140	M30	400			19.3
CWC-12/1600	2430	12	1600		670	530	270		140	M39	400			22.5
CWC-12/2000	2431	12	2000		700	530	270		140	M45	400			25.7

型号	工厂代号	额定电压kV	额定电流A	图号	主要尺寸 mm														重量 kg
型号	工厂代号	额定电压kV	额定电流A	图号	L	l1	l2	l3	d	d1	d2	a	a1	a2	b	b1	B	爬电距离	重量 kg
CWC-24/2000	2450	24	2000	6	920	740	360	15	230	15	15	220	40	20	80	8	270	500	42
CWC-24/2500	2451	24	2500		920	740	360	15	230	15	15	220	40	20	80	10	270	500	44
CWC-24/3150	2452	24	3150		920	740	360	15	230	15	15	220	40	20	100	10	270	500	46
CWB-12/1000	24200	12	1000	7	530	380	180	22	115	13	12	175	30	15	60	10		300	9.2

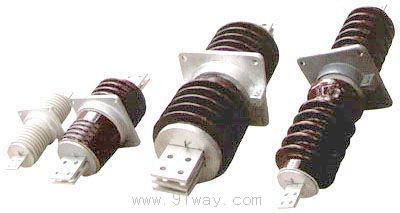

CWB2户外铜导体穿墙瓷套管

CWB2户外铜导体穿墙瓷套管

CWB2户外铜导体穿墙瓷套管（示意图）
