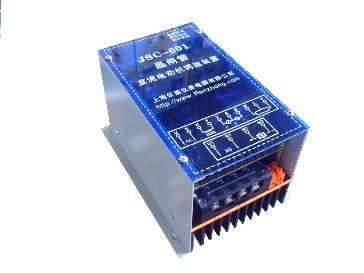

产品概述
一：装置参数
1：输入电压:单相交流220V或三相交流380V+10%
2：输出电压:直流 电枢0-110V 或 0-220V或440V
励磁 110V或 198V
3：额定输出电流：电枢 25A 50A
配用电机:小于7.5KW
（大于7.5KW直流电机调速器请查看KSG611系列）
4：输出励磁电流:2A,5A （10A 20A...）
5：调速范围: 1:30
6：静差率:〈5%
7：堵转电流整定值:1.3倍额定电流
8：可实现模拟信号输入，多台电机同步，与PLC联结

二：用途： JSC系列单相半空桥型晶闸管直流调速装置，适用小于7.5KW各种直流电动的电枢供电，以实现直流电动机的恒转矩无级调速。用本装置为直流电动机供电，可使电机起动和突然加速迅速平稳，对突加负载动态速降小，恢复时间短。适用于调速范围宽，稳速精度高的机械传动，如轻工机械，塑料机械，印刷机械，造纸机械，食品包装机械等工业部门，作为中小型直流电动机的分部传动，调速和稳速作用。本装置亦适用于电机满负载全压启动的场合。

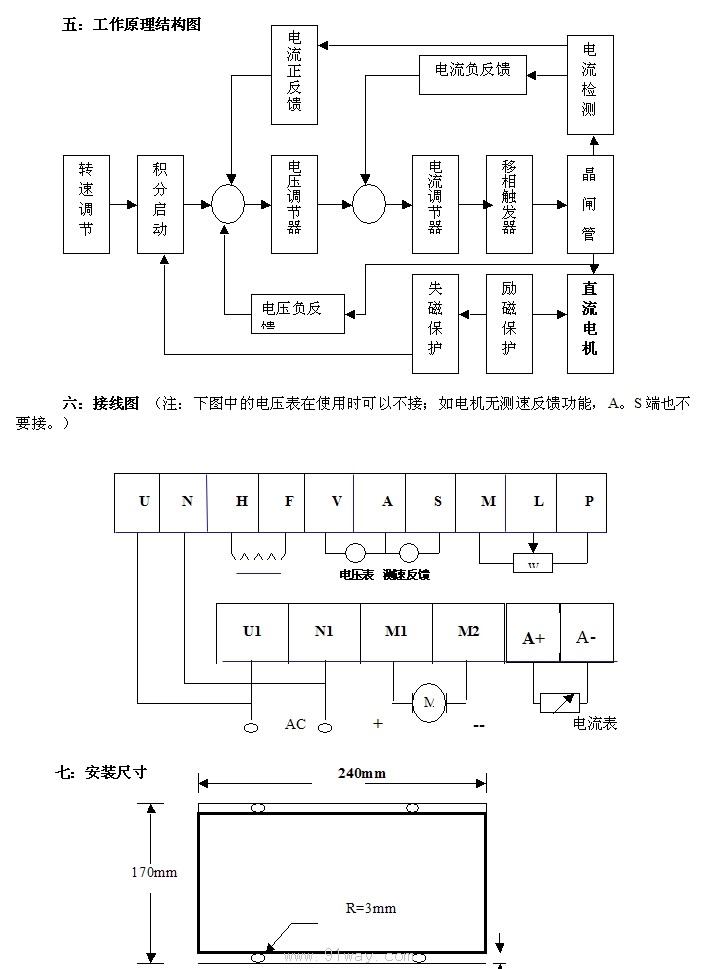

三：工作原理
JSC系列单相半空桥型晶闸管直流调速装置由积分起动，电压调节器，电流调节器，移相触发器，晶闸管整流器，电流取样放大，过电流指示，失磁保护等电路组成。
1：积分起动由N4/2，C22，RP3等组成，当突加控制电压输入时，N4/2的输出呈积分状态上升，从而实现了柔性起动，减小了加速度和超调量，使每次起动都平滑上升，防止了机械传动中的强度冲击。调节RP3可改变积分起动时间，本装置调节范围为2-10秒。
2：电压调节器，电流调节器均采用性能优良的PI型调节器，其综合作用使装置的稳定性，快速性都达到最佳状态。
电压调节器由N4/3，C16，R46等组成，其输入端有给定电压，负反馈电压，电流正反馈电压叠加。在供电电压，负载波动时，及时自动调节输出电压，使电机转速保持稳定，调节RP1以修正电机的机械硬度，调节RP4可镇定装置的最高输出电压。
电流调节器由N4/4，C14，R38，D23等组成，由于电流负反馈的引入，当负载增加，超过镇定电流时，使输出电压平稳下降，从而输出电流不再上升；在电机堵转时，输出电流亦镇定在额定电流范围内，从而有效地保护了本装置和直流电动机。因电流调节器镇定了最大输出电流，所以在电机满负载，全压起动时，电流亦控制在额定电流以内，使电机快速，平稳起动。调节RP2可改变最大镇定电流。
3：N4/1，R61，R64，R65，R70等组成电流取样放大电路，为电流调节器和电压调节器提供控制电压。RP5为转速表调节电位器。
4：N3为专用移相触发集成电路，具有移相范围宽，输出脉冲稳定等优点。D17为脉冲功率放大。以足够的功率驱动晶闸管整流器。
5：N2/1，N2/2为模快晶闸管整流器，R16，为交流输入过电压吸收压敏电阻，R17为直流输出过电压吸收，R11，R12，C7，C8为晶闸管开关阻容吸收，上述电路作为晶闸管，二极管的过压保护。
6：D1-D7为励磁电源，D8为磁场接通指示，N1，R2，R4，R3为失磁保护电路，当电机励磁供电断路时，N1输出负电压，切断给、定电压，使输出直流电压下降为0，防止直流电动机在失磁时的飞车现象，从而保护了电机和本装置。
7：D26为接通电源接通显示，D30为过电流显示。D8为励磁接通显示。

四：主要优点1：调速范围宽，精度高，保护动作灵敏，结构合理，可用于多台电机同步调速。

八：使用时请注意下列情况:
1：按照说明书仔细检查核对接线不能有误，以免损坏装置。
2：机器运行时，禁止用金属物品接触装置内部元件。
3：控制板上的电位器在出厂时都以正确调整好，不要轻易调节。
4：修理应请专业人员，以免故障范围扩大。
5：使用示波器检查时，请注意示波器的电源插线，不得加接地线。
6：转速给定电位器的阻值4.7K--10K均可。

直流调速器选购时主要技术参数对照表：
