一、特点：

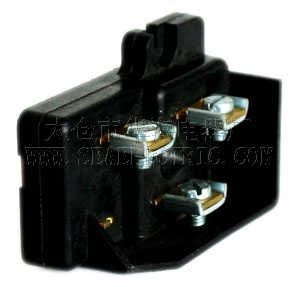

LXW12型微动开关具有安装方便、速动、强制断开、分断容量大、模块化等特点。适用于交流380V（50Hz）或直流220V以下的控制电路或辅助电路中（使用类别AC—15，DC—13），作控制行程、信号传递或联锁之用。也可用于无感或低感负载、电阻炉之类的主电路中（使用类别AC—1），作接通或分断之用。
产品具有一对快速切换触头。微动开关的引出线采用标准插套，接线方便、迅速、可靠。插头(即微动开关引出线）、插套的尺寸和性能，符合IEC标准。并可为用户配备相应数量的插套。
开关可根据用户要求加装滚轮或其他辅助驱动件。

二、代号约定：
LXW□-□□□-□型
① ②③④ ⑤

①型号

②触头类型
11： 一对转换触头
10： 一对常闭触头
01： 一对常开触头
③传动轴类型
O： 按钮型
GL： 长杠杆型
GS： 短杠杆型
LL： 长滚轮型
LS： 短滚轮型
R： R型传动轴 ④接线端子类型
1： 焊接端子
2： 插拔式端子
3： 螺钉型端子
4： 引出线型端子

⑤特殊用途
T： 耐热
H： 防潮
注②：触头类型

11： 一对转换触头 10： 一对常闭触头 01： 一对常开触头

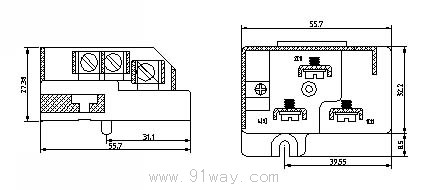

三、LXW12型微动开关外形尺寸：

四、主要参数：
额定电压：AC 380V DC 250V 动作行程：1-1.5MM
约定发热电流：22A 差行程：≤0.5MM
转换时间：40MS以下 超行程：≥0.5MM
动作力：3.5-4N 机械寿命：1000万次
复位力：≥0.5N 电气(额定值时)：＞30万次
