JSJ-4交流断电延时继电器产品详细说明：

JSJ-4交流断电延时继电器用途：

JSJ系列静态交流断电继电器用于交流操作的继电保护和自动化电路中，作为交流瞬时动作断电后延时返回的时间元件。

工作原理：

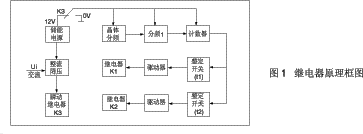

继电器的原理框图如图1所示。由图可见，继电器有晶体振荡器、分频器、整定开关、驱动电路和电源回路等组成。当继电器施加额定点电压时，继电器内部瞬动继电器和两个延时继电器瞬时动作，触点切换，并使电源回路与计时回路处于失电状态，以提高继电器抗干扰性能。当输入电压大大降低或完全消失时，瞬动继电器瞬时返回（两个延时执行继电器仍处于动作状态），触点也瞬时返回，使储能电源接通计时回路，晶体振荡产生时钟脉冲，经分频后得到10ms计时脉冲，计数器对计时脉冲计数，当所计脉冲数与整定开关值符合时，驱动执行继电器返回，完成 断电后延时返回的功能。



使用方法：

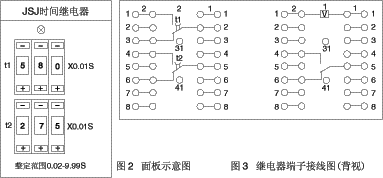

继电器面板图如图2所示，图中上部三位数字开关整定执行继电器K1的延时返回时间t1，下部三位数字开关整定执行继电器K2的延时返回时间t2，开关的三位数字乘以0.01S即为时间整定值。例如三数字置数为580，则时间整定值=580×0.01S=5.8S。t1和t2的整定数值可以相等，也可以不相等。

主要技术参数：
5.1 额定电压：交流380V、220V、110V、100V。
5.2 额定频率：50HZ或60HZ。
5.3 保证继电器触点可靠通电动作所需电压不大于70%额定电压。
5.4 保证继电器可靠断电返回的电压不小于10%额定电压。
5.5 在额定电压下继电器断电延时返回的延时误差，在整定范围内不超过0.1%整定值+10ms。
5.6 在额定电压下继电器断电延时的变差不超过0.1%额定值+10ms。变差是指继电器在同一时间整定点上测量五次，实测时间的最大值与最小值之差。
5.7 两付延时返回的触点可各自独立整定，时间整定范围均为0.02s - 9.99s，而延时整定值可以不同或相同。
5.8 在额定电压下继电器消耗的功率不大于4VA。
5.9 继电器允许长期承受110%额定电压。
5.10 继电器在电压不大于250V、电流不大于1A（时间常数T = 5ms± 0.75ms直流有感电路中），触点断开容量为30W，在电压不大于250V，电流不大于1A，功率因素COSO = 0.4±0.1的交流电路中，触点断开容量为150VA。
5.11 继电器各电路与外露的非带电金属部分之间应能承受有效值2kV，输入电路和触点之间应能承受1kV，50HZ交流电压，历时1min实验，应无绝缘击穿或闪络现象。
5.12 继电器能在-10 0C-40 0C温度范围内可靠工作。
5.13 继电器机械寿命105次，电寿命104次。
5.14 继电器重量：约0.5kg。

继电器背后接线图：
继电器的接线端子图如图3所示，图中触点为继电器失电后的状态，当加上额定交流电压时，瞬动触点K3、延时时间为t1的触点K1和延时时间为t2的触点K2同时动作，此时触点状态与图3所示相反。当所加电压突然断电（失压）时，瞬动触点K3立即返回，延时触点K1在断电后延时t1才返回，同样延时触点K2在断电后延时t2才返回，返回后触点状态如图3所示。



继电器外形尺寸及开孔尺寸：
见凸出式模数化插入结构中的附图2和附图6。

订货需知：
7.1 继电器型号、名称；
7.2 额定电压；
7.3 定货数量。
