JHY-31型复合电压继电器产品详细说明：

JHY-31复合电压继电器使用于电力系统的继电保护线路中，作为各种类型故障的判别元件和电压闭锁元件。

继电器型号名称：
例:辅助直流工作电压为110V的复合电压继电器的订货代号为: JHY-31/110V。



工作原理：

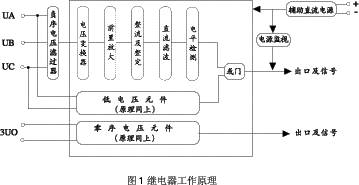

继电器内部具有负序、低电压、零序三个回路，分别有拨轮开关整定，方便直观。其中负序、低电压回路公用同一出口继电器(见继电器原理框图和继电器内部接线图)；零序回路相当于一个过电压继电器，它独立于另外两个回路而存在。继电器每个回路的原理框图如下(见图1)



使用方法：
用户根据继电器面板上提供的内部接线图(即图二)和原理框图可以很方便地掌握继电器的使用方法。
在112和114端子通入直流电源后面板上用于指示电源(标注±12V)的发光二极管发光。否则表明继电器的直流回路有故障。
继电器的饿动作值由面板上的拨轮开关整定，负序回路和低电压回路公用同一出口。但在调试整定时可用面板上的DIP开关控制分别整定。先将负序回路投入，拨盘上的整定值即为负序线电压动作值，整定范围为1～9.9V。整定完毕后断开负序出口，投入低电压出口。整定低电压动作值，动作范围为10～99V。待两个回路都整定完毕后，再将DIP开关均打向ON位置。继电器动作后面板上标注U2和U<的发光二极管发光。
零序回路独立存在，相当于一个过电压继电器，其整定范围为5- 50V。继电器动作后面板上标注3UO的发光二极管发光。

JHY-31型复合电压继电器主要技术参数：
7.1 额定电压
a) 交流电压额定值: 100V，50Hz。
b) 辅助直流电压额定值: 48V，110V，220V。
7.2 辅助直流电压波动范围: 110V 220V时为(80%～110%)额定值；
48V时为(90%～110%)额定值。
7.3 动作电压整定值
a) 负序电压整定值: 1V～9.9V，级差0.1V；
b) 低电压整定值: 10V～99V，级差1V；
c) 零序电压整定值: 5V～50V，级差1V；
注: 如用户有特殊要求。零序电压整定范围可做到10-99V或20-198V。
7.4 动作电压整定误差: 在基准条件下，电压整定误差不大于5%
7.5动作时间
a)从零升至2倍整定值时，负序电压和零序电压动作时间不大于15ms；
b)从1.2倍整定值降至0.5倍整定值时，低电压动作时间不大于15ms。
7.6返回系数
a)负序电压和零序电压的返回系数不小于0.9；
b)低低电压的返回系数不大于1.1。
7.7功率消耗
7.7.1继电器交流回路功率消耗在额定电压下，三相交流电压回路的功率消耗不大于1VA/相；零序电压回路的功率消耗不大于1VA。
7.7.2继电器直流回路功率消耗在额定直流电压下，直流回路功率消耗不大于表3之规定。
7.8触点断开容量
a)直流电路:在电流不大于2A，电压不大于250V的条件下，对外输出触点能断开时间常数为5ms±0.75ms的直流有感负荷50W。
b)交流电路:在电流不大于1A，电压不大于250V的条件下，对外输出触点能断开功率因数coso为0.4±0.1的电路的负荷250VA。
7.9介质强度继电器各导电路对外露的非带电金属部分及外壳之间，输入电路对触点之间，应能承受2kV(有效值)，50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。
7.10工作条件
a)使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽和有较严重的霉菌存在；
b)使用地点不允许有较强的振动和冲击；
c)使用地点应具有防御雨、雪、风、沙的设施；
d)使用地点不允许超过1.5mT的外磁感应强度。
7.11电气抗干扰继电器应符合GB7261和GB6261《静态继电器及保护装置的电气抗干扰试验》。


继电器背后接线图：



继电器外形尺寸及开孔尺寸：
继电器外形及开孔尺寸见凸出式模数化插入结构中的附图4和附图8。

订货需知：
8.1产品型号、名称、结构形式等(参照第2条)。
8.2订购数量。
8.3继电器配套:如底座、插套等(须独立定货)。
