JFY-2型负序电压继电器产品详细说明：

用途：

JFY-2型负序电压继电器用作系统或设备两相短路故障的判别元件。与低电压继电器配合构成复合电压元件，用作电流继电器的闭锁元件。
JFY-2型负序电压继电器继电器的整定采用面板上的拨轮开关进行，直观方便。

工作原理：

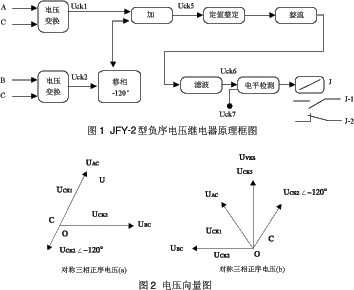

方框图如图1。电压变换器、移相器和加法器构成电压测量回路。UCK2经移相器滞后移相120°后与UCK1相加为负序电压滤过器输出UCK5。
即UCK5 = UCK1 + UCK2∠-120°。
使电压变换器YH1的变比KYH1与YH2的变比KYH2 相同。
令KYH1 = KYH2 = KYH则UAC = UBC = U1时，UCK1 = UCK2 = U1/KYH。
适当选择参数，使在输入三相正序电压时UCK5 = 0V，见图2(a)
因此，在输入三相负序电压时，UCK5 = 3U1/KYH，见图2(b）。
负序电压滤过器输出UCK5经定值整定、整流和滤波与电平检测的门槛电压UCK7进行比较。正常运行和对称三相短路时，UCK5=0V，滤波输出UCK6也为0V。电平检测输出正信号，继电器不动作。当发生两相短路，负序电压值达到UCK6>UCK7时，电平检测输出负信号，继电器动作。



主要技术参数：
5.1 交流额定电压: 110V，50Hz。
5.2 直流额定电压: 110V，220V。
5.3 功耗: 交流电压回路。额定电压下每相功耗≤1VA； 直流电压回路，额定电压110V下≤3W； 额定电压220V下≤4W。
5.4 负序电压整定范围: 2-21.8V，级差0.2V。
5.5 刻度误差:不超出±5%。
5.6 各种两相短路动作电压的离散值≤5%。
5.7 返回系数:≥0.9。
5.8 动作时间:≤25ms在2倍动作电压下测试。
5.9 允许环境温度: -10℃～+50℃。
5.10 触点断开容量
a)直流电路:在电流不大于2A，电压不大于250V的条件下，对外输出触点能断开时间常数为5ms±0.75ms的直流有感负荷30W。
b)交流电路:在电流不大于1A，电压不大于250V的条件下，对外输出触点能断开功率因数coso为0.4±0.1的电路的负荷250VA。
5.11 介质强度
继电器各导电电路对外露非带电金属部分及外壳之间，输入电路对触点之间，应能承受2kV(有效值)，50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。
5.12工作条件
a) 使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽和有较严重的霉菌存在；
b) 使用地点不允许有较强的振动和冲击；
c) 使用地点应具有防御雨、雪、风、沙的设施；
d) 使用地点不允许超过1.5mT的外磁感应强度。
5.13 电气抗干扰继电器应符合GB7261和GB6261《静态继电器及保护装置的电气抗干扰试验》。

JFY-2型负序电压继电器背后接线图：



继电器外形尺寸及开孔尺寸：
见凸出式模数化插入式结构中的附图2和附图6。

订货需知：
7.1 产品型号、名称、结构形式等。
7.2 订购数量。
7.3继电器配套:如底座、插套等(须独立定货)。
