JY-6三相低电压继电器产品详细说明：

用途：

JY-6三相低电压继电器使用于电力系统的继电保护线路中，作为电压闭锁元件之用。

继电器型号名称：
例:辅助直流工作电压为110V的三相低电压继电器的订货代号为:JY-6/110V。



工作原理：

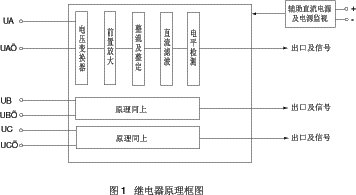

JY-6三相低电压继电器内部具有低电压三个回路，分别用拨轮开关整定，方便直观。分别用三个出口继电器(见继电器原理框图和继电器内部接线图)；它门分别独立存在。继电器每个回路的原理框图如下:(见图1)



使用方法：
用户根据继电器面板上提供的内部接线图(即图2)和原理框图可以很方便地掌握继电器的使用方法。
在112和114端子通入直流电源后面板上用于指示电源(标注±12V)的发光二极管发光。否则表明继电器的直流回路有故障。
继电器的动作值由面板上的拨轮开关整定，三个低电压回路分别调试整定。先将一个低电压回路投入，拨盘上的整定值即为低电压动作值，动作范围为10～99V，低电压出口。继电器动作后面板上注UA的发光二极管发光。继电器的另两个回路UB、UC同样象以上操作，低电压出口。继电器动作后面板上标注UB和UC的发光二极管发光。

JY-6三相低电压继电器主要技术参数：
7.1 额定电压 :
a) 交流电压额定值: 100V、50Hz。
b) 辅助直流电压额定值: 48V、110V、220V。
7.2 辅助直流电压波动范围 110V、220V时为(80%～110%)额定值； 48V时为(90%～110%)额定值。
7.3 动作电压整定值: 10V～99V，级差1V；
7.4 动作电压整定误差: 在基准条件下，电压整定误差不超过±7%。
7.5 动作一致性: 在基准条件下，电压整定误差不大于5%。
7.6 动作时间: 从1.2倍整定值降至0.5倍整定值时，电压动作时间不大于15ms。7.6 返回系数: 电压的返回系数不大于1.1。
7.7 功率消耗
7.7.1 继电器直流回路功率消耗: 在额定电压下，交流电压回路的功率消耗不大于3VA/相；
7.7.2 继电器直流回路功率消耗: 在额定直流电压下，直流回路功率消耗不大于3之规定。
7.8 触点断开容量
a) 直流电路: 在电流不大于1A，电压不大于250V的条件下，对外输出触点能断开时间常数为5ms±0.75ms的直流有感负荷30W。
b) 交流电路: 在电流不大于1A，电压不大于250V的条件下，对外输出触点能断开功率因数coso为0.4±0.1的电路的负荷250VA。
7.9 介质强度继电器各导电电路对外露非带电金属部分及外壳之间，输入电路对触点之间，应能承受2kV(有效值)，50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。
7.10 工作条件
a) 使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽和有较严重的霉菌存在；
b) 使用地点不允许有较强的振动和冲击；
c) 使用地点应具有防御雨、雪、风、沙的设施；
d) 使用地点不允许超过1.5mT的外磁感应强度。
7.10 电气抗干扰
继电器应符合GB7261和GB6261《静态继电器急保护装置的电气抗干扰试验》。


继电器背后接线图：



继电器外形尺寸及开孔尺寸：
继电器外形及开孔尺寸见凸出式模数化插入结构中的附图4和附图8。

订货需知：
8.1 产品型号、名称、结构形式等(参照第2条)。
8.2 订购数量。
8.3 继电器配套: 如底座、插套等(须独立定货)。
