一、概述：
XJP-75智能测速仪，采用了自适应同步测频测周法,能检测0.50Hz～10kHz的各类转速,并且有两路继电器输出,和4～20mA标准信号输出,是单片微处理器作主芯片的新一代转速测量仪表。该转速测量仪表可与 各类转速传感器配套，用来测量转速、线速度、流量和角速度，广泛用于化工、冶金、能源、轻工、纺织、电子、机械、汽车等行业。
该智能测速仪的4～20mA模拟量输出的满量程，可通过面板键设定，使该仪表成为真正意义上的智能数字转速表，该转速表可与相应的光电转速传感器、磁电转速传感器、磁敏转速传感器、霍尔转速传感器配套，进行超低转速、中高速、高速、超高速以及全速测量控制。
　
二、主要技术性能：
1.供电电源 ：AC 220V，50Hz
2.输入信号频率：0.050Hz～10KHz
3.输入信号幅值：矩形波 0.5V～12V
4.测速范围 ：0 ～ 30.000万转/分
5.显示范围 ：0.0001～99999.(小数点可任意设定)
6.测量精度 ：±0.03%(数显) ±0.5%(4~20mA)
7.设定范围 ：系数 0.0001～99999. 满量程 0 ～ 30.000万转/分(可任意设定)
8.采样时间 ：0.1 ～ 15S
9.使用环境 ： 温 度 0～40℃ 相对湿度 ≤85％
10.开孔尺寸 ：150×75
11.外形尺寸 ：160×80×130
12.重量 ：小于1.0kg 三、接线方式:

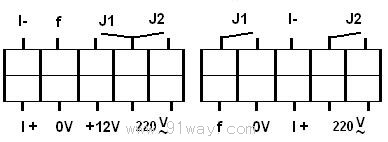

XJP-75数字显示仪的接线示意图 XJP-75智能测速仪的接线示意图

+12V和0V给传感器提供直流电源； 传感器信号与f连接；
J1、J2分别为继电器1和继电器2的常开接点输出端；
具体连接方式，详见传感器的说明书。
