JG-15型功率方向继电器产品详细说明：

用途：

JG-15型功率方向继电器包括:JG-15A型零序功率方向继电器；JG-15B型相间功率方向继电器。JG-15A型用作大电流接地系统变压器接地保护的零序方向元件。反映接地短路时的零序电流方向。JG-15B型用作相间短路的方向元件、反映相间短路时的短路电流方向按90°接线。

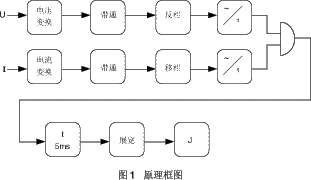

工作原理：
JG-15型功率方向继电器采用相位比较原理构成。相位比较元件测量两个电气量的极性重叠时间t，也即相位角差δ，δ=180°-18°t，t为ms。 动作条件为t≥5ms，即δ≤90°。



主要技术参数：
4.1 额定交流电压100V；额定交流电压1A，5A；频率50Hz。
4.2 最大灵敏角: 在额定交流电压和电流下测试JG-15A: -105° ±3°； JG-15B: -45° ±3°。
4.3 动作范围不小于170°。
4.4 最小动作电压≤400mV。
4.5 最小动作电流≤5%额定交流电流。
4.6 动作时间≤30ms。
4.7 返回时间≤50ms。
4.8 过载能力
交流电压回路: 1.2倍额定电压可连续运行。交流电流回路: 2倍额定电流可连续运行；
10倍额定电流可连续运行10s；
40倍额定电流可连续运行1s。
4.9 辅助直流电源:110V或220V。
4.10 功耗
交流电压回路: 额定电压100V下≤1VA。
交流电流回路: 额定电流5A下≤1VA；
额定电流1A下≤0.5VA。
直流电压回路: 110V<3W，220V<3W。
4.11 环境温度: -10℃ - 50℃。
4.12 介质强度继电器各导电电路对外露的非带电金属部分及外壳之间，输入电路对触点之间，应能承受2kV(有效值)，50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。
4.13 工作条件
a) 使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽和有较严重的霉菌存在；
b) 使用地点不允许有较强的振动和冲击；
c) 使用地点应具有防御雨、雪、风、沙的设施；
d) 使用地点不允许超过1.5mT的外磁感应强度。
4.14 电气抗干扰继电器应符合GB7261和GB6261《静态继电器及保护装置的电气抗干扰试验》。

继电器背后接线图：



JG-15型功率方向继电器外形尺寸及开孔尺寸：
见凸出式模数化插入式结构中的附图2和附图6。

订货需知：
6.1 产品型号、名称、结构形式等。
6.2订购数量。
6.3继电器配套:如底座、插套等(须独立定货)。
