JBS-15型PT断线闭锁继电器产品详细说明：

JBS-15型PT断线闭锁继电器用途：

JBS-15型PT断线闭锁继电器主要用于电压互感器PT二次回路断线闭锁，当PT二次回路发生一相或二相断线时，该继电器能快速闭锁保护装置。
本继电器由集成电路构成具有灵敏度高、速度快、功耗小等特点。在PT发生一相或二相断线时，继电器正确动作，动作指示灯亮。当PT开口三角出现3Uo时，能阻止断线闭锁继电器动作。

工作原理：

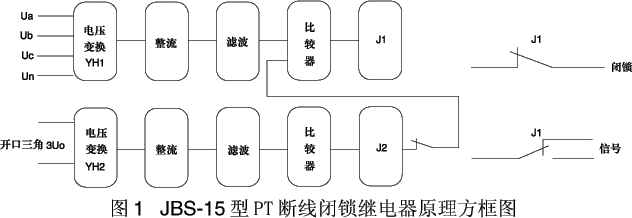

原理方框图如图1所示，PT二次星形绕组电压Ua、Ub、Uc、Un加于由电容器与YH1构成的星形接线回路，用于监视PT的完好性，当PT二次回路有一相或二相断线时，YH1付方有电压输出，促使J1动作。
YH2接至PT的开口三角绕组，当开口三角绕组有电压输出，使J2动作，并闭锁J1继电器，以防止系统短路故障时，断线闭锁电器误动。



主要技术参数：
5.1 交流额定值: 星形连接三相线电压: 100V, 50Hz；
开口三角额定电压: 100V，50Hz。
5.2 辅助直流电压: 110V或220V。
5.3 灵敏系数: 星形接线断线一相或二相时，灵敏系数不小于3。
5.4 允许环境温度-10℃至+55℃。
5.5 交直流功耗交流功耗:在额定电压100V时每相≤1VA；直流功耗:110V<3W，220V<3W。
5.6 触点断开容量
a)直流电路:在电流不大于1A，电压不大于250V的条件下，对外输出触点能断开时间常数为5ms±0.75ms的直流有感负荷30W。
b)交流电压:在电流不大于1A，电压不大于250V的条件下，对外输出触点能断开功率因数coso为0.4±0.1的电路的负荷250VA。
5.7介质强度继电器各导电电路对外露的非带电金属部分及外壳之间，输入电路对触点之间，应能承受2kV(有效值)，50Hz的交流试验电压，历时1min试验，而无绝缘击穿及闪络现象。
5.8工作条件
a) 使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽和有较严重的霉菌存在；
b) 使用地点不允许有较强的振动和冲击；
c) 使用地点应具有防御雨、雪、风、沙的设施；
d) 使用地点不允许超过1.5mT的外磁感应强度。
5.9电气抗干扰继电器应符合GB7261和GB6261《静态继电器及保护装置的电气抗干扰试验》。

继电器背后接线图：

继电器外形尺寸及开孔尺寸：
见凸出式模数化插入式结构中的附图4和附图8。

订货需知：
7.1产品型号、名称、结构形式。
7.2订购数量。
7.3继电器配套:如底座、插套等(须独立定货)。
