BT-1B/R型同步检查继电器产品详细说明：

用途：
BT-1B/R型同步检查继电器用于两端供电系统自动重合闸线路中，作为有无电压和同期的检查元件。

工作原理：
动作原理

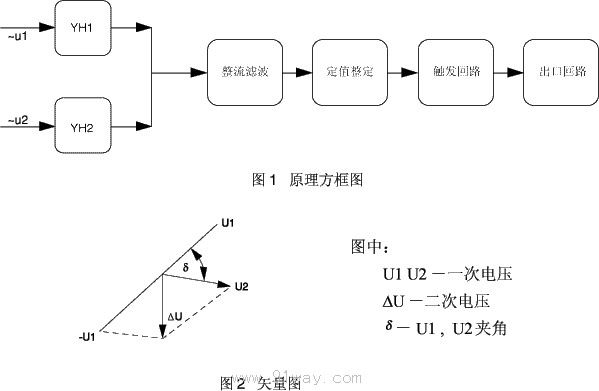

继电器由电压互感器YH1、YH2、整流滤波回路、触发器及干簧继电器等环节组成。原理方框图见图1
两个交流电压(或电流)分别加于电压互感器YH1、YH2的两个一次绕组上，其二次绕组则反极性与整流桥连接。当一次两个电压(或电流)同相时，由于二次绕组反极性连接，在电压互感器上所产生的电势互相抵消、二次输出电压等于零(不平衡电压不超过0.5V)，触发器仍然处于原始状态(BG1导通，BG2截止)干簧继电器不动作，当一次两个电压(或电流)不同相时，在电压互感器上所产生的电势就不能互相抵消，而二次就产生电势，二次输出电压大小与一次两个电压(或电流)相位差及幅值有关。当幅值一定时，相位差越大，二次输出电压也越大，反之就越小。其矢量图见图2。
二次输出电压经过整流滤波后加到触发器上，当信号电压达到整定值时，触发器翻转(BG1截止，BG2导通)干簧继电器动作，动断触点打开，动合触点闭合。
当任何一个输入电压(或电流)为零或很低时，产生的情况与两个电压(或电流)不同相时相同，继电器也应立即动作。
继电器动作角度的整定，利用电位器R8来达到。



主要技术参数：

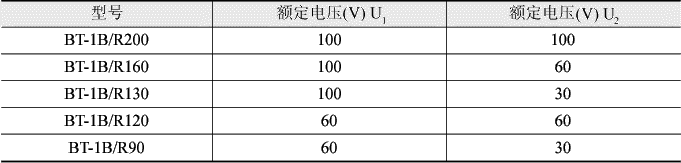

3.1按照交流额定电压，继电器的规范见下表图
3.2 直流额定电压: 220V，110V，48V。
3.3 额定频率: 50Hz。
3.4触点形式: 一动合，一动断。
3.5 动作角度整定范围: 20°～40°。
3.6返回系数:不小于0.85。
3.7 直流电源变化:220V、110V时，允许在80－110%范围内变化；48V时，允许在90-110%范围内变化，继电器应能正常工作。
3.8 功率消耗:继电器交流回路不大于1VA；直流回路220V时，不大于6W；110V时不大于4W，48V时不大于2W。
3.9 触点断开容量，在电压不大于220V，电流不大于0.2A的直流有感负荷电路(时间常数不大于5×10-3s)，断开容量为25W，在交流电路中为30VA。
3.10 电寿命:5×103次。
3.11 介质强度继电器各导电路对外露的非带电金属部分及外壳之间，输入电路对触点之间，应能承受2kV(有效值)， 50Hz的交流试验电压， 历时1min的试验， 应无绝缘击穿及闪络现象。
3.12 工作条件
a) 使用地点不允许有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽和有较严重的霉菌存在；
b) 使用地点不允许有较强的振动和冲击；
c) 使用地点应具有防御雨、雪、风、沙的设施；
d) 使用地点不允许超过1.5mT的外磁感应强度。
3.13 电气抗干扰继电器应符合GB7261和GB6261《静态继电器及保护装置的电气抗干扰试验》。



BT-1B/R型同步检查继电器背后接线图：
继电器背后接线图凸出式模数化插入结构(BT-1B/R型)端子图见图3，面板上有电位器，R2用于δ角度的整定。



继电器外形尺寸及开孔尺寸：
见凸出式模数化插入式结构中的附图4和附图8。

订货需知：
5.1 产品型号、名称、额定电压、结构形式等。
5.2 订购数量。
5.3继电器配套:如底座、插套等(须独立定货)。
