产品名称：

BD-12/630-20,TD-12/630-20W真空灭弧室(ZW8专用)

型号规格：

放大图片

产品类别：

常规产品 -- 备品配件 -- 陶瓷真空灭弧室

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

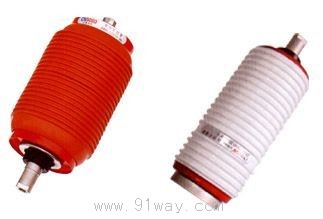

（点击小图查看大图）

BD-12/630-20,TD-12/630-20W真空灭弧室(ZW8专用)产品详细说明：

概述：
BD-12/630-20,TD-12/630-20W真空灭弧室(ZW8专用)为小型化产品，采用铜铬触头材料，杯状纵磁场结构，玻璃或陶瓷作为绝缘外壳。产品具有体积小、开断容量大、耐压强度高等特点。与相应的户外真空断路器或真空配电装置配套，可广泛用于电力、机械、化工、冶金、矿山等工业部门电路频繁操作的场所。

BD-12/630-20,TD-12/630-20W真空灭弧室(ZW8专用)主要技术参数

参数项目	单位	参数
额定电压	kV	12
额定电流	A	630
额定频率	Hz	50
短时(1min)工频耐受电压	kV	42
雷电冲击耐受电压	kV	75
额定短路开断电流	kA	20
额定峰值耐受电流	kA	50
额定短路关合电流	kA	50
额定短时耐受电流	kA	20
额定短路持续时间	S	4
额定单个电容器组开断电流	A	630
额定背对背电容器组开断电流	A	400
额定操作顺序		分-0.3S-合分-180S-合分
额定短路开断电流开断次数	次	30
机械寿命	次	10000
触头自闭力	N	95±35
触头反力	N	215±40
额定触头压力下限时的回路电阻	uΩ	≤30
触头允许磨损的厚度	mm	3
真空灭弧室内部气体压力	Pa	≤1×10
运动部分的质量	kg	1
真空灭弧室质量	kg	3

产品配套的真空开关设备的机构特性和机构参数

参数项目	单位	参数
触头开距	mm	8±
平均分闸速度	m/s	1.1±0.2
平均合闸速度	m/s	0.6±0.2
额定触头压力	N	2000±200
触头合闸弹跳时间	ms	≤2
触头合闸和分闸不同期性	ms	≤2
分闸触头反弹幅值	mm	≤2

BD-12/630-20,TD-12/630-20W真空灭弧室(ZW8专用)（示意图）
