产品概述:
TD-40.5/1600-31.5真空灭弧室采用铜铬触头材料,杯状纵磁场结构,不锈钢波纹管,陶瓷外壳和外露式屏蔽筒。产品具有开断容量大、绝缘性能好、机械寿命长等特点。与相应的真空断路器配套,可广泛用于电力系统作为对电路进行的控制和保护设备,尤其适用于频繁操作的场所。

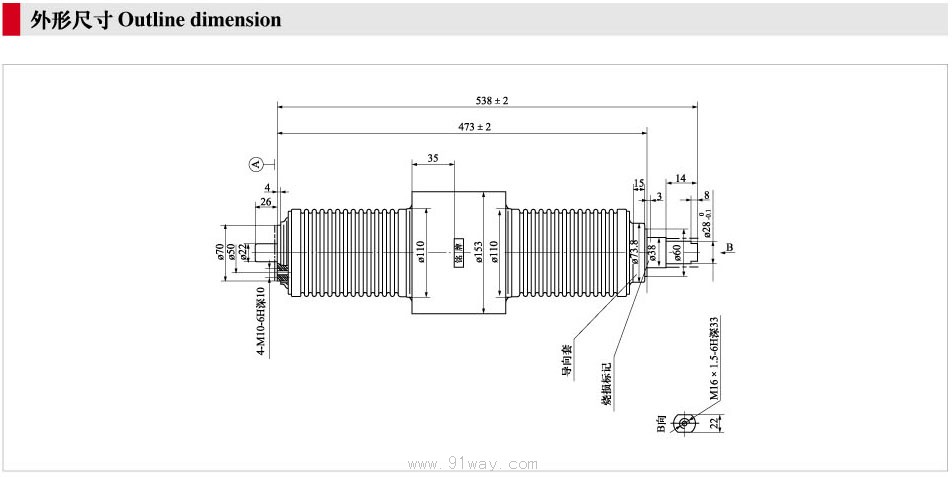

真空灭弧室主要技术参数
参数项目 |
单位 |
参数 |
额定电压 |
kV0 |
40.5 |
额定电流 |
A |
1600 |
额定频率 |
Hz |
50 |
短时(1min)工频耐受电压 |
kV |
95 |
雷电冲击耐受电压 |
kV |
185 |
额定短路开断电流 |
kA |
31.5 |
额定峰值耐受电流 |
kA |
80 |
额定短路关合电流 |
kA |
80 |
额定短时耐受电流 |
kA |
31.5 |
额定短路持续时间 |
S |
4 |
额定单个电容器组开断电流 |
A |
630 |
额定背对背电容器组开断电流 |
A |
400 |
额定操作顺序 |
|
分-0.3S-合分-180S-合分 |
额定短路开断电流开断次数 |
次 |
20 |
机械寿命 |
次 |
10000 |
触头自闭力 |
N |
170±30 |
触头反力 |
N |
320±30 |
额定触头压力下限时的回路电阻 |
uΩ |
≤30 |
触头允许磨损的厚度 |
mm |
3 |
真空灭弧室内部气体压力 |
Pa |
≤1×10 |
运动部分的质量 |
kg |
4.1 |
真空灭弧室质量 |
kg |
12.8 |
TD-40.5/1600-31.5真空灭弧室配套的真空开关设备的机构特性和机构参数
参数项目 |
单位 |
参数 |
触头开距 |
mm |
25±2 |
平均分闸速度 |
m/s |
2.0±0.3 |
平均合闸速度 |
m/s |
0.8±0.2 |
额定触头压力 |
N |
3100±200 |
触头合闸弹跳时间 |
ms |
≤3 |
触头合闸和分闸不同期性 |
ms |
≤2 |
分闸触头反弹幅值 |
mm |
≤2 |
