JY-2A/R型直流高低值电压继电器产品详细说明：

用途：
JY-2A/R型直流高低值电压继电器为直流电压自动调节测试元件，可与直流，镍隔电池屏等配套使用。

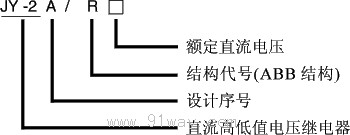

继电器型号名称：

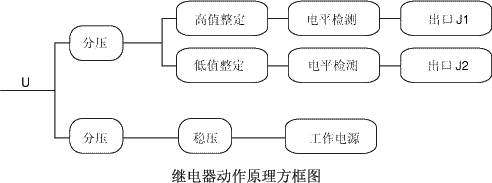

工作原理：
正常运行情况下，高值整定回路输出电压小于门槛电压，继电器J1不动作，指示灯不亮，低值整定回路输出电压大于门槛电压，继电器J2动作，动断触点断开，指示灯不亮。
当被监控的输出电压的变化超过继电器的整定范围时(过高或过低)，继电器的动合(高值)或动断(低值)触点接通控制回路，发出信号，即高值整定回路输出电压大于门槛电压，动合触点闭合，指示灯亮，低值整定回路输出电压小于门槛电压，动断触点闭合，指示灯亮。



使用方法：
该继电器高值和低值可分别通过面板上的拨轮开关进行整定，根据面板上的整定公式可在继电器规定的整定范围内任意调节(调节幅度不小于1V)，拨轮开关分别对应整定公式中的十位和个位。

JY-2A/R型直流高低值电压继电器主要技术参数：
5.1 额定直流电压: 110V，220V。
5.2动作整定范围额定直流电压110V:高值110V～149V；低值90V～109V。额定直流电压220V:高值220V～260V；低值190V～220V。
5.3动作时间:2倍动作值时，动作时间不大于20ms。
5.4定值误差:不大于±2%。
5.5返回系数:高值不小于0.97，低值不大于1.02。
5.6功耗:在额定电压下，继电器功耗不大于6W。
5.7触点性能当时间常数为5ms的电感性负载时，继电器触点断开容量为交流电压250V时，电流不大于7A，直流电压为24V时，电流不大于5A。
5.8工作条件
a) 大力压力80kPa-106kPa；
b) 环境温度-10℃-+50℃；
c) 空气相对湿度不高于90%(月平均最低温度20℃);
d) 使用地方不允许有较强的外磁感应强度；
e) 使用地方不允许有导电尘埃与破坏金属和绝缘的腐蚀性气体；
f) 使用地方不允许有爆炸危险及充满尘埃的介质；
g) 使用地方不允许有较严重的霉菌存在；
h) 使用地方不允许有较强的振动与冲击；
i) 使用地方应当有防雨、雪、风沙装置及没有充满水蒸气。
5.9 绝缘电阻继电器外壳与各端子间，以及电气上无联系的各电路之间的绝缘电阻不小于300MΩ。
5.10介质强度继电器外壳与各端子间以及电气上无联系的各电路之间的绝缘强度，应能承受2kV，50Hz交流电压，历时1min无闪络与击穿现象。同组接点间应能承受1kV，50Hz交流电压，历时1min无闪络与击穿现象。
5.11抗干扰性能符合GB7261和GB6261《静态继电器及保护装置的电气干扰试验》。

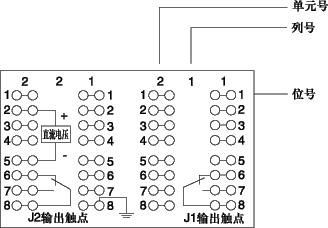

继电器背后接线图：
图中触点为继电器失电状态



继电器外形尺寸及开孔尺寸：
见凸出式模数化插入结构中的附图2和附图6。

订货需知：
8.1 继电器名称、型号。
8.2直流额定电压(如有特殊要求请另外提出)。
8.3 触点形式如为特殊要求请另外写明。
8.4 订货数量。
8.5继电器配套: 继电器底座和若干插座(须另行单独订货)。
8.6 如有需要可改装成交流高低电压继电器，整定范围和使用方法同直流高低值电压继电器。
