产品名称：

RI4,RI8型片状玻璃釉电阻器

型号规格：

放大图片

产品类别：

常规产品 -- 电子电器 -- 阻容器件

参考价格：

厂价直销

产品品牌：

国产

产品产地：

北京

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

RI4,RI8型片状玻璃釉电阻器产品详细说明：

RI4,RI8型片状玻璃釉电阻器采用钌系金属作电阻体，引出端为扁平引出方式，外层浸高温阻燃绝缘漆。具有阻值范围宽，体积小耐温，抗潮性能好，电压系数低等优点。该产品分为RI-4型高阻值电阻器和RI-8型高压高阻电阻器。

一、环境条件
温度范围 -55℃～+125℃
相对湿度 RH95±3% （40℃）
大气压力 4.4KPa (33mmHg)

二、主要性能参数
电阻温度系数 ≤±150ppm/℃ ≤±250ppm/℃ ≤±500ppm/℃
电压系数 ≤-500ppm/V
负荷系数 ≤±5% （-55℃～125℃ 5次循环）
长期寿命 1000小时连续负荷△R≤5%

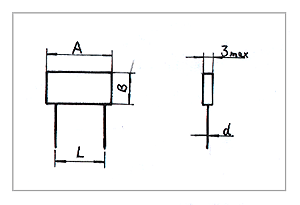

三、外形图

四、外形尺寸、额定值和特性

型号	额定功率（W）	尺寸㎜			阻值范围	精度	最高工作电压（V）
型号	额定功率（W）	A	B	L	阻值范围	精度	最高工作电压（V）
RI4	1/8	6	4	5	1M—1G	±1% ±5% ±10%	250
	1/4	5	10	3.5	1M—5.6G		250
	1/2	20	10	18	1M—20G		500
	1	20	15	18	1M—50G		500
	2	45	25	42	1M—200G		500
RI8	1/4	10	5	8.5	1M—10G	±5% ±10%	1500
	1/4	20	5	18	1M—20G		3000
	1/2	20	10	18	1M—20G		5000
	1	20	15	18	1M—20G		7500
	1	50	5	48	1M—20G		10000
	2	45	25	42	1M—20G		15000

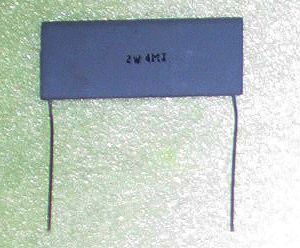

RI4,RI8型片状玻璃釉电阻器

RI4,RI8型片状玻璃釉电阻器（示意图）
