产品名称: | RIG高压功率电阻器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 低压电器 -- 低压电阻器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 北京 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
RIG高压功率电阻器为圆柱体结构,该产品具有阻值范围宽,功率密度大,过负荷性能好,无感稳定性好等特点。可同时具备高电压、大功率、高阻值的特点。
一、环境条件
温度范围-55℃~+125℃
相对湿度RH95±3%(40℃)
大气压力4.4KPa(33mmHg)
二、RIG高压功率电阻器性能参数
阻值范围0.1Ω~50Ω 50Ω~10MΩ 10MΩ~500MΩ 500MΩ~10GΩ
精度 ±1% ±5% ±10%
电阻温度系数≤±150ppm/℃≤±250ppm/℃≤±500ppm/℃
电压系数≤-500ppm/V

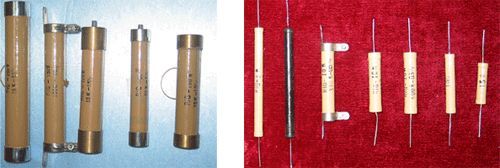

三、RIG高压功率电阻器外形结构
四、外形尺寸、额定值和特性
型号 |
额定功率(W) |
外形尺寸(D×L) |
安装方式 |
最高工作电压(V) |
RIX |
2W |
¢5×15 |
轴向引线 |
1kV |
3W |
¢8×24 |
5kV | ||
5W |
¢9×(45~50) |
7.5kV | ||
8W |
¢9×80 |
15kV | ||
10W |
¢11×100 |
引线; |
15kV~30kV | |
15W |
¢11×150 |
20kV~40kV | ||
20W |
¢11×200 |
30kV~40kV | ||
30W |
¢18×100或¢20×50 |
卡圈; 帽盖; 螺扣 |
30kV | |
50W |
¢20×100 |
40kV | ||
100W |
¢25×100 |
50kV | ||
200W |
¢25×200 |
60kV | ||
300W |
¢25×300 |
80kV | ||
500W |
¢25×500 ¢35×200 |
帽盖; 螺扣 |
100kV | |
1000W |
¢50×350 |
帽盖; 螺扣 |
RIG高压功率电阻器
