LZB系列玻璃转子流量计产品详细说明：

LZB 系列玻璃转子流量计

玻璃转子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门中，用来测量单相非脉动液体或气体的瞬时流量。直接显示，结构简单，使用方便，价格低廉。
根据用户要求，测量锥管有高硼硅质玻璃、聚砜、有机玻璃、聚碳酸酯等多种材料。可附带电信号输出的上下限报警功能选择。
流量计的结构及外形可为用户特定设计与制造。

普通型：LZB-( ); 耐腐型：LZB-( )F

玻璃转子流量计流量规格表

通径mm	型 号	流量范围		精度等级	耐压 MPa	允许被测介 质状况		备注
		液体	气体			温度℃	压力MPa
2	LZB-2	0.4-4 0.6-6 1-10 1.6-16 ml/min	6-60 10-100 16-160 25-250 ml/min	4	≤0.4	-20～+120℃	≤0.25	氢氧氮气均可实测
3	LZB-3	2.5-25 4-40 6-60 10-100 ml/min	40-400 60-600 100-1000 160-1600 ml/min	2.5
4	LZB-4	1-10 1.6-16 2.5-25 L/h	16-160 25-250 40-400 L/h	2.5	≤1.5		≤1
6	LZB-6	2.5-25 4-40 6-60 L/h	40-400 60-600 100-1000 L/h
10	LZB-10	6-60 10-100 16-160 L/h	100-1000 160-1600 250-2500 L/h
15	LZB-15	16-160 25-250 40-400 L/h	0.25-2.5 0.4-4 0.6-6 m3/h	1.5	≤0.9		≤0.6	均可带导杆
25	LZB-25	40-400 60-600 100-1000 L/H	1-10 1.6-16 2.5-25 m3/h
40	LZB-40	0.16-1.6 0.25-2.5 m3/h	4-40 6-60 m3/h		≤0.6		≤0.4
50	LZB-50	0.4-4 0.6-6 m3/h	10-100 16-160 m3/h
80	LZB-80	1-10 1.6-16 m3/h	50-250 80-400 m3/h
100	LZB-100	5-25 8-40 m3/h	120-600 200-1000 m3/h

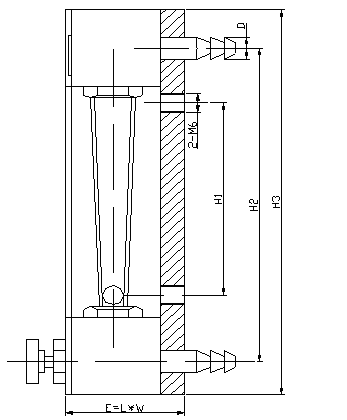

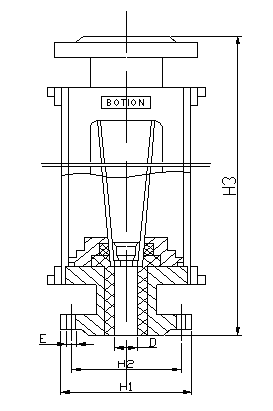

玻璃转子流量计尺寸规格表：

公称通径 mm	型式	最大流量					备注
		H1	H2	H3	D	E=L*W
2	A	170	192	210	8	29×24	管连接
	B	110	132	150	8	29×24
	C	80	102	120	8	29×24
3	A	170	192	210	8	29×24
	B	110	132	150	8	29×24
	C	80	102	120	8	29×24
4		178	204	230	10	43×33
6		178	204	230	10	43×33
10		178	208	244	12	48×40
15		Φ95	Φ65	470	Φ15	4-Φ14	法兰连接
25		Φ115	Φ85	470	Φ25	4-Φ14
40		Φ145	Φ110	570	Φ40	4-Φ18
50		Φ160	Φ125	570	Φ50	4-Φ18
80		Φ185	Φ150	660	Φ80	4-Φ18
100		Φ205	Φ170	660	Φ100	4-Φ18
