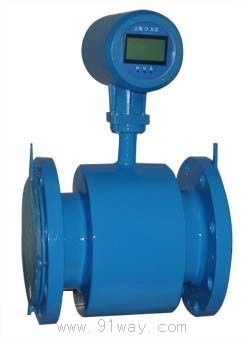

LDCK型电磁流量计产品详细说明：

LDCK型电磁流量计(原型号为：BFG-S)由LDCK型电磁流量传感器和TBS型电磁流量转换器配套组成，用于测量管道内液体流量，可以测量酸、碱、盐等腐蚀性液体或液体内混有固体的两相体，如矿浆、泥浆和含有大量杂物的污水及粘度很大的介质。

流量计具有测量精度不受介质压力、温度、密度(包括固液比)、粘度等物理参数变化的影响，仪表灵敏、测量范围度大的特点，抗干扰能力强，零点稳定，工作可靠。

传感器有防爆型，防爆等级为：mdⅡBT4。

本产品执行检定规程：JJGl98-94速度式流量计检定规程。

□特点
可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；
采用16位嵌入式微处理器，运算速度快、精度高；
全数字量处理，抗干扰能力强。测量可靠，精度高，流量测量范围可达1500:1；
超低EMI开关电源，适用电源电压变化范围大。抗EMC性能好；
全汉字菜单操作，使用方便，操作简单，易学易懂；
高清晰度背光LCD显示；
具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；
内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量；
具有RS485或RS232C数字通讯信号输出；
具有电导率测量功能，可以判别传感器是否空管；
恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；
具有自检与自诊断功能；
采用SMD器件和表面安装（SMT）技术，电路可靠性高；
仪表内部设计有不掉电时钟，可记录16次掉时间。

□主要技术指标

成套精度：	口径Φ10～250：±0．5％、±1．0％
	口径Φ300～1200：±1．0％、±1．5％
介质电导率：	＞20uS/cm
输出信号：	0～10mA DC或4～20mA DC 0～lkHz
通讯信号：	RS485或RS232C
最大工作压力：	口径Φ10～50：4.OMPa
	口径Φ65～125：1.6MPa
	口径Φ150～1000：1.0MPa
	口径Φ1200：0.6MPa
工作电流：	≤0.5A
防护等级：	标准型IP65，特殊型IP67
电 源：	转换器电源220V，50Hz，传感器由转换器供电，（24V DC，特殊订货）。
连接法兰：	机标JB/T81-94，国标GB9119-88或按用户需要

□材料

主体材料：	测量管耐酸钢1Cr18Ni9Ti
	外壳A3钢
衬里材料：	口径Φ10～25：聚四氟乙烯
	口径Φ50～200：聚四氟乙烯或氯丁橡胶
	口径Φ250～1200：氯丁橡胶
电极材料：	含钼不锈钢OCr18Ni12Mo2Ti
	钛Ti
	钽Ta
	哈氏合金等
	铂Pt
接地环材料：	含钼不锈钢OCr18Ni12Mo2Ti
	钛Ti
	钽Ta
	哈氏合金等
	铂Pt

□常用衬里材料的性能及其适用范围见表1
表1

衬 里 材 料	主 要 性 能	适 用 范 围
聚四氟乙烯 PTFE	1、它是塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。 2、耐磨性和粘接性能差。	1、-40℃～+180℃ 2、浓酸、碱等强腐蚀性介质 3、卫生类介质
氯丁橡胶 （Neoprene）	1、有极好的弹性，高度的扯断力，耐磨性能好。 2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质的腐蚀	1、＜65℃ 2、测一般水、污水、泥浆、矿浆
聚氨酯橡胶 (Polyurethane)	1、有极好的耐磨性能（相当于天然橡胶的十倍） 2、耐酸、碱性能较差	1、＜40℃ 2、中性强磨损的矿浆、煤浆、泥浆
耐酸橡胶 （硬橡胶）	可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾，忌强氧化剂。	1、＜25℃～+90℃ 2、一般的酸、碱、盐溶液
