SWP-RLK带打印流量积算控制仪产品详细说明：

SWP-RLK带打印流量积算控制仪产品特点:

五位瞬时流量＋八位瞬时累积显示
　　SWP-LED带打印流量积算控制仪集打印、控制及测量显示与一体。可自动定时、手动即时打印各通道当前测量值及累积流量值。
一、 仪表特点
　　1、 带打印流量积算控制仪可随意改变仪表的输入信号类型。采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
　　2、 带打印流量积算控制仪具有极宽的显示测量范围，可切换显示瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等，及整十位的流量累积测量值（0--99999999字）可精确到小数点后三位（0.001）进行累积，可设定仪表内部参数使最大累积达到99999999.99′100。
　　3、 带打印流量积算控制仪采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制。
二、 SWP-RLK带打印流量积算控制仪外形及接线图（以下为基本配线，特殊订货请参见随机接线图）

型号	SWP- RLK80系列
仪表外形	仪表尺寸:360×140×230mm 重 量:1500g	微型打印机开孔尺寸111mm×57mm

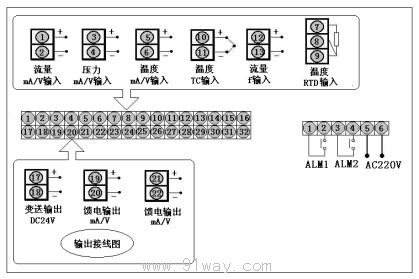

接 线 图

三、 SWP-LED系列带打印流量积算控制仪型谱表

型 号

代 码

说 明

SWP -RLK

□ □ □- □ □-□ □ □ -□ □ -□- □

带打印5位+8位流量积算控制仪

外形尺寸

8

160×80mm（横式）

控制作用

01 02 03 04 05

无补偿输入 带补偿输入 过热蒸汽带温度压力补偿-查表法 饱和蒸汽带温、压补偿-查表法 用户特定曲线补偿输入-查表法

通讯方式

□

参见"通讯方式"

输出方式

□

参见"输出方式"

流量信号类型

□

参见"输入类型"

压力补偿类型

□

参见"输入类型"

温度补偿类型

□

参见"输入类型"

第一报警方式

N H L B C D

无控制（或报警，可省略） 上限控制（或报警） 下限控制（或报警） 流量定量到控制 --自动启动 流量定量过程控制--自动启动 流量定量到控制 --自动清零

第二报警方式

N H L B C

无控制（或报警，可省略） 上限控制（或报警） 下限控制（或报警） 流量定量到控制 --手动启动 流量定量过程控制--手动启动

馈电输出

N P 2P

无馈电输出（可省略） 单路DC24V馈电输出 双路DC24V馈电输出

供电方式

T

AC 90～265V供电（开关电源） AC 220V供电（线性电源，可省略）

输入类型

代码	输入类型	测 量 范 围	代码	输入类型	测 量 范 围	说 明
A	4～20 mA	-1999～99999 d	O	脉冲-集电极开路	0～5KHz	本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
B	0～10 mA	-1999～99999d	G	Pt100	-200～650℃
C	1～5V	-1999～99999d	E	热电偶E型	0～1000 ℃
D	0～5V	-1999～99999d	K	热电偶K型	0～1300 ℃
M	0～20 mA	-1999～99999d	R	用户特定	-1999～99999 d
F	脉 冲	0～5KHz	N	无补偿输入

输出方式

选型代码	0	1	2	3	4	5
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V

通讯方式

选型代码	0	2	4	8	9
通讯方式	无通讯	RS-232	RS-422	RS-485	特殊规格

注：RLK802、RLK803、RLK804系列可通过设定仪表二级参数互相切换。
仪表除0～20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
型号举例：
①SWP-RLK801-21－A-HL-P
无补偿输入，通讯方式RS232，继电器输出，流量输入类型4～20 mA,第一报警为上限报警，第二报警为下限报警，单路DC 24V馈电输出，AC 220V供电。
②SWP-RLK802-81－FAG-LH-2P-T
带补偿输入, 通讯方式RS485, 继电器输出，流量输入类型脉冲，压力补偿输入类型4～20 mA，温度补偿输入类型Pt100，第一报警为下限报警，第二报警为上限报警，双路DC 24V馈电输出，AC 90～265V供电。
订货时，也可选用LE、HK、HE系列带打印流量/容积积算控制仪，接线方式与RLK相同。带打印的仪表普及功能适用于LED流量计、LED－32段PID、LCD系列。订货时，需带打印机箱在原型号基础上加R，接线方式参考随机接线图
