产品简介:
(点击小图查看大图)
LK系列液位控制器产品详细说明:
概述

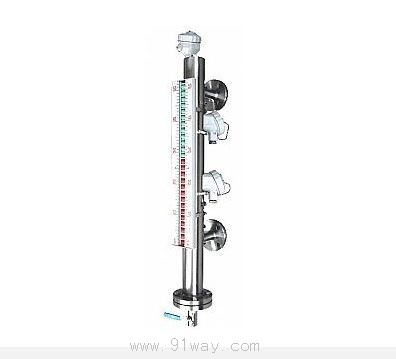

LK系列液位控制器作为测装式和顶装式磁性液位计的配套仪表,控制器紧帖磁性液位计安装,与磁性液位计处于同一磁耦系统中。在在磁性浮子的作用下,使液位控制器中的干簧管动作,发出接点开(关)信号。该液位控制器与相应的电路配合,可实现对各种场合的液位位式的控制和报警及现场显示
主要技术参数
控制高度:在主体磁性液位计的测量范围内任意选
精度: ±10mm
控制接点容量:AC22O,1A
DC24V,0.5A
连接法兰:DN100 DN80 PN1.0
控制点数:1、2、3、4点之间任选(超过4点可在顶货时注明)
防爆标志: 隔爆型ExdBⅡBT4~6(仅限24VDC)
本质安全型ibⅡCT4
出线接口螺纹:M20×1.5

选型标志

LK1----――――-□
可调式液位控制器 K常开
B 常闭

LK2-----――――□□/□□/□□/□□
定位式液位控制器 ∣ ∣ ∣ ∣ ∣ ∣ ∣ ∣__ K常开
∣ ∣ ∣ ∣ ∣ ∣ ∣ ∣ B 常闭
∣ ∣ ∣ ∣ ∣ ∣ ∣ ∣__ 第4控制点高度(mm)
∣ ∣ ∣ ∣ ∣ ∣﹍ _ ﹍﹍﹍ K 常开
∣ ∣ ∣ ∣ ∣ B 常闭
∣ ∣ ∣ ∣ ∣____﹎﹎﹍﹎ 第3控制点高度(mm)
∣ ∣ ∣ ∣___﹎﹎﹍﹎___﹎K常开
∣ ∣ B 常闭
∣ ∣ ∣_﹎﹎﹍﹎___﹎_﹎﹎第2控制点高度(mm)
∣ ∣_﹎﹎﹍﹎___﹎_﹎_﹎﹎﹍K常开
∣ B 常闭
∣_﹎﹎﹍﹎___﹎_﹎_﹎﹎﹍﹎第1控制点高度(mm)

L1~L4设置的控制点顺序和磁性液位计的标尺一致,自下而上

注意事项
由于LK系列液位控制器使用时流过现场开关的电流很小,为了使控制开关更据可靠性,安全性和使用性,控制信号可通过UD-1转换放大器驱动JTX型小型通用大功率继电器触点动作从而实现液位的电气控制和连锁
