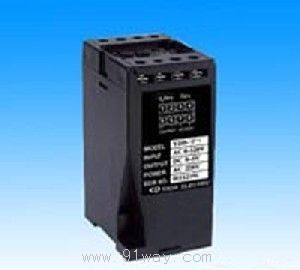

S3-KL-J断线检测器产品详细说明：

S3-KL-J断线检测器是监测室外长距离线路是否断线的设备，具有断线报警及继电器干接点输出功能。

技术指标
1、 断线指示：当发生断线时，报警指示灯亮，继电器接点闭合。
2、 继电器输出：常开接点，接点容量：DC30V，1A
3、 工作电源：DC24V
4、 整机功耗：＜40mA（DC24V）
5、 工频耐压：输入/输出、输入/电源之间隔离电压不小于2000V；电
源/输出之间隔离电压不小于1000V。
6、 监测灵敏度：6kΩ
7、 外形尺寸：55㎜×75㎜×120㎜
8、 安装方式：35mm导轨和盘面螺钉固定两种方式

型号
S3-KL-J

接线方式
为确保设备安全，断线监测器2号端子必须接地。

安装尺寸（底部视图）

注意事项
使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米。
