产品名称：

RY系列金属氧化膜电阻器

型号规格：

RY16 RY17 RY18

放大图片

产品类别：

常规产品 -- 电子电器 -- 阻容器件

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

RY系列金属氧化膜电阻器产品详细说明：

RY系列金属氧化膜电阻器

特　　点：阻值范围宽，精度高，体积小；稳定性好，阻值长年无变化，阻燃性佳
应　　用：适用于交直流、脉冲电路的分压、限流和负载
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+375℃)
结构形式：引线型焊接安装
适用标准：SJ/T10619-1995

外型尺寸

型　号	额定功率(W)	外型尺寸(mm)
型　号	额定功率(W)	Dmax	Lmax	d	l
RY	1W	5±0.5	12±0.1	0.7±0.05	28±3
	2W	5.5±0.5	16±0.1	0.8±0.05
	3W	6.5±0.5	17.5±0.1	0.8±0.05
	5W	8.5±0.5	26±0.1	0.8±0.05	38±3

主要技术指标

型　号	额定功率(W)	阻值范围(Ω)	阻值允许偏差(%)	温度系数(×10^-6/℃)	最高工作电压(V)	最高过负荷电压(V)
RY	1W	0.3～50K	±1 ±5	±350	350	600
	2W	0.5～100K			350	600
	3W	1～100K			500	800
	5W	1～100K			750	1000

RY系列金属氧化膜电阻器检验项目、试验方法及性能要求

检验项目	性能要求	试验方法
电阻温度系数	≤±350(×10^-6/℃)	-55℃/+20℃ 　20℃/+155℃
引出端强度	R≤±(1%R+0.05Ω)	拉力5N或10N 弯曲连续两次
耐电压	无击穿或飞弧	V型块法，施加交流电压，其峰值为绝缘电压的1.42倍，1min
可焊性	焊料能自由流动并与引线润湿	235±5℃　 2±0.5s
耐焊接热	ΔR≤±(1%R+0.05Ω)	260±5℃　 10±1s
过载	ΔR≤±(1%R+0.05Ω)	2.5VR 5s
温度快速变化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循环
振动	ΔR≤±(0.5%R+0.05Ω)	10～500Hz　 98m/s²
长期负荷	ΔR≤±(2%R+0.05Ω)	+70±2℃ VR 1000h
稳态湿热	ΔR≤±(5%R+0.1Ω)	+40±2℃　湿度95～98% 240h

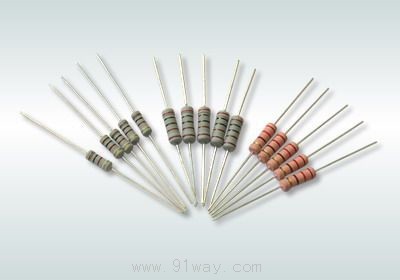

RY系列金属氧化膜电阻器（示意图）
