产品名称: | RXLG-T型带散热器功率线绕电阻器 | |||||
型号规格: | |
|||||
产品类别: | 常规产品 -- 低压电器 -- 低压电阻器 | |||||
参考价格: | 厂价直销 | |||||
产品品牌: | 国产 | |||||
产品产地: | 上海 | |||||
可供数量: | 批量 | |||||
供货周期: | 现货(或电询) | |||||
|
||||||
产品简介: |
|
型 号 | 额定功率(W) | 外 型 尺 寸(mm) | ||||
Lmax |
L1max |
N | H | |||
RXLG-T | 50W | 100 | 70 | 40 | 20 | |
60W | 115 | 85 | 40 | 20 | ||
80W | 140 | 110 | 40 | 20 | ||
100W | 152 | 125 | 40 | 20 | ||
150W | 215 | 175 | 40 | 20 | ||
200W | 160 | 135 | 60 | 30 | ||
300W | 215 | 175 | 60 | 30 | ||
400W | 265 | 225 | 60 | 30 | ||
500W | 355 | 315 | 60 | 30 | ||
1000W | 400 | 350 | 50 | 100 |
型 号 | 额定功率(W) | 阻值范围(Ω) | 阻值允许偏差(%) | 最高工作电压(V) | 绝缘电压(V) |
RXLG-T | 50W | 0.5~5K |
±5 ±10 |
500V | 2500V |
60W | 0.5~5K | ||||
80W | 1~6K | ||||
100W | 1.5~8K | ||||
150W | 2~10K | ||||
200W | 3~15K | ||||
300W | 3~18K | ||||
400W | 3~20K | ||||
500W | 3~25K | ||||
1000W | 3~30K |
检验项目 | 性能要求 | 试验方法 |
电阻温度系数 |
≤±250(×10-6/℃) |
-55℃/+20℃ 20℃/+125℃ |
引出端强度 |
无脱落 |
8Kg 30s 弯曲连续两次 |
额定负荷 | ΔR≤±(1%R+0.1Ω),表面温升≤350℃ | 40℃,额定电压,1小时 |
耐电压 | 无击穿或飞弧 | 2500V DC,1min |
室温耐久性 | ΔR≤±(3%R+0.1Ω) |
额定电压,通电90分钟,停30分钟,共500小时 |
不燃性 |
不燃烧 |
1~6倍额定功率,5分仲 |
短时过负荷 |
ΔR≤±(2%R+0.1Ω) |
10倍额定功率,5s |
绝缘电阻值 |
1000MΩ |
1000V DC |
振动 |
ΔR≤±(3%R+0.1Ω) |
10~500Hz? 98m/s2 1.5m |
电阻器强度 | 无破损,无脱落 | 30Kg,30s |
稳态湿热 |
ΔR≤±(3%R+0.1Ω) |
+40±2℃ 湿度90~95% 240h |

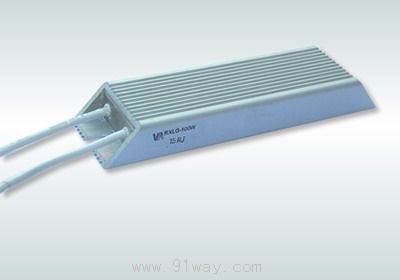

RXLG-T型带散热器功率线绕电阻器
