产品名称：

RX27-3型瓷壳水泥电阻器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 起动电阻器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

RX27-3型瓷壳水泥电阻器产品详细说明：

RX27-3型瓷壳水泥电阻器

特　　点：电子陶瓷棒芯，陶瓷外壳，阻值范围宽，阻燃耐高温，比功率大，安全可靠，绝缘性能好
应　　用：适用于交直流、脉冲电路的分压、限流和负载
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+275℃)
结构形式：底部脚片引出型焊接安装
特性要求：引线及电阻体尺寸可依据用户特殊要求协商定制
适用标准：GB/T5729-2003 GB5732-85 SJ2862～64-88

RX27-3型瓷壳水泥电阻器外型尺寸及主要技术指标

型号	额定功率(W)	外形尺寸(mm)						阻值范围	绝缘电压(V)	允许偏差(%)	温度系数(×10-6/℃)
型号	额定功率(W)	A±1	B±1	L±1.5	l±1.5	H±0.1	B1±0.2	阻值范围	绝缘电压(V)	允许偏差(%)	温度系数(×10-6/℃)
RX27-3 (RXG6)	5W	9.5	9.5	27	15	25	7	0.01～820	700	±5%(J)	±250
	7W	9.5	9.5	35	22.5	25	7	0.01～1.5K
	10W	9.5	9.5	48	35	25	7	0.01～2.2K
	15W	12.5	11.5	48	35	35	10	0.01～2.7K
	20W～25W	14	13.5	65	45	35	10	0.01～5.1K

主要检验项目、试验方法及性能要求

检验项目	性能要求	试验方法
电阻温度系数	≤±250(×10-6/℃)	-55℃/+20℃ 　20℃/+155℃
引出端强度	R≤±(1%R+0.05Ω)	拉力20N 弯曲连续两次
耐电压	无击穿或飞弧	V型块法，施加交流电压，其峰值为绝缘电压的1.42倍，1min
可焊性	焊料能自由流动并与引线润湿	235±5℃　 2±0.5s
耐焊接热	ΔR≤±(1%R+0.05Ω)	260±5℃　 10±1s
过载	ΔR≤±(2%R+0.1Ω)	2.5VR 5s
温度快速变化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循环
振动	ΔR≤±(1%R+0.05Ω)	10～500Hz　 98m/s2
长期负荷	ΔR≤±(5%R+0.05Ω)	+40±2℃ VR 1000h
不燃性	不可燃烧	分别按5,10,16倍额定功率交流电压5分钟
表面温升	≤210℃	施加额定功率负荷
稳态湿热	ΔR≤±(5%R+0.1Ω)	+40±2℃　湿度95～98% 240h

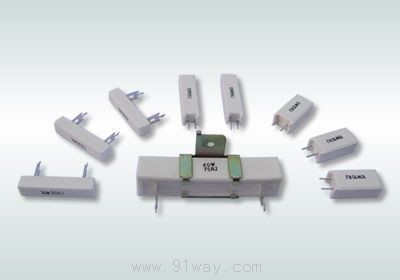

RX27-3型瓷壳水泥电阻器（示意图）
