FL－U1,FL－U2型分流电阻器产品详细说明：

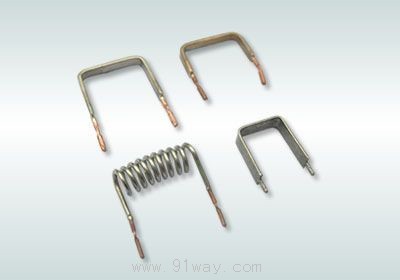

FL型分流电阻器

型　　号：FL-U1　FL-U2型
特　　点：该电阻由精密合金制成，功率大，低阻值，电感低，安全可靠，具有高过载能力且容易焊接
应　　用：适用于电源等回路的限流、均流或取样检测
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+85℃)
结构形式：径向轴向开放式结构，焊接安装
特性要求：引脚及电阻体尺寸可依据用户特殊要求协商定制
适用标准：GB/T5729-2003 GJB/T360A-96 GB2423

外型尺寸及主要技术指标

型号	额定功率W额定电流A	外 形 尺 寸(mm)					阻值范围	温度范围	允许偏差(%)	温度系数(×10-6/℃)
		A+1/-0.5	B+0.5/-0.5	C+0.7/-0.7	E+0.3/-0.7	F+0.05/-0.05
FL-U1	1W	11.43	5.08	3.18	1.65	1.02	5～100mΩ	-55～+85℃	±5%(J)	±50
	3W	15.24	25.4	3.18	1.65	1.02	5～100mΩ
	5W	20.32	25.4	3.18	1.65	1.02	5～100mΩ
FL-U2	6A	10	20	3		1.0	15～25mΩ
	8A	10	20	3		1.4	5～15mΩ
	10A	10	20	3		1.8	4～8mΩ
	12A	10	20	3		2.0	4～8mΩ
	14A	10	20	3		2.3	2～5mΩ

主要检验项目、试验方法及性能要求

检验项目	性能要求	试验方法
电阻温度系数	≤±50(×10-6/℃)	-55℃/+20℃ 　20℃/+155℃
可焊性	焊料能自由流动并与引线润湿	235±5℃　 2±0.5s
耐焊接热	ΔR≤±(0.5%R+0.05Ω)	260±5℃　 10±1s
过载	ΔR≤±(2%R+0.1Ω)	2.5VR 5s
温度快速变化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循环
振动	ΔR≤±(1%R+0.05Ω)	10～500Hz　 98m/s2
长期负荷	ΔR≤±(5%R+0.05Ω)	+40±2℃ VR 1000h
引出端强度	ΔR≤±(0.5%R+0.05Ω)	10N 弯曲两次
降功耗	≤210℃	环境温度升至300℃时，电阻器允许负荷由额定功率降至0
稳态湿热	ΔR≤±(2%R+0.1Ω)	+40±2℃　 湿度95～98% 240h
