产品名称：

RI82高压电阻器

型号规格：

放大图片

产品类别：

常规产品 -- 电子电器 -- 阻容器件

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

RI82高压电阻器产品详细说明：

RI82高压电阻器

型　　号：RI82型
特　　点：片状结构，体积小，重量轻，功率大，高阻值，电感低，高频特性好，安全可靠，具有高过载能力
应　　用：适用于交直流或脉冲电路及高压设备中，可代替真空兆(RH1)型电阻器，用于微电流测量电路中
使用环境：额定功率温度(+70℃)；使用用温度范围(-55℃～+85℃)
结构形式：片状结构，引线焊接安装
特性要求：引脚及电阻体尺寸可依据用户特殊要求协商定制
适用标准：GB/T5729-2003

外型尺寸及主要技术指标

型号	额定功率(W)	外形尺寸(mm)					阻值范围	工作电压(KV)	允许偏差(%)	温度系数(×10-6/℃)
型号	额定功率(W)	Lmax	Smax	Hmax	Imax	dmax	阻值范围	工作电压(KV)	允许偏差(%)	温度系数(×10-6/℃)
RI82-0.125	0.125W	22	4	2	20	0.56	1～2000MΩ	4	±5%(J)	±200
RI82-0.25	0.25W	26	6	2	20	0.56	1～2000MΩ	8
RI82-0.5	0.5W	34	9	2	30	0.56	1～2000MΩ	12
RI82-1	1W	46	13	2	40	1.0	1～2000MΩ	15
RI82-2	2W	62	13	3	55	1.0	1～2000MΩ	15
RI82-3	3W	52	23	3	55	1.0	1～2000MΩ	15
RI82-5	5W	82	23	4	60	1.0	1～2000MΩ	20
RI82-10	10W	100	25	4	80	1.0	1～2000MΩ	25

主要检验项目、试验方法及性能要求

检验项目	性能要求	试验方法
电阻温度系数	≤±200(×10-6/℃)	-55℃/+20℃ 　20℃/+155℃
可焊性	焊料能自由流动并与引线润湿	235±5℃　 2±0.5s
耐焊接热	ΔR≤±(0.5%R+0.05Ω)	260±5℃　 10±1s
稳态湿热	ΔR≤±(2%R+0.1Ω)	+40±2℃　湿度95～98% 240h
温度快速变化	ΔR≤±(1%R+0.05Ω)	-55℃/+125℃ 5次循环
振动	ΔR≤±(1%R+0.05Ω)	10～500Hz　 98m/s2
长期负荷	ΔR≤±(5%R+0.05Ω)	+40±2℃ VR 1000h
引出端强度	ΔR≤±(0.5%R+0.05Ω)	10N 弯曲两次
降功耗	≤210℃	环境温度升至300℃时，电阻器允许负荷由额定功率降至0

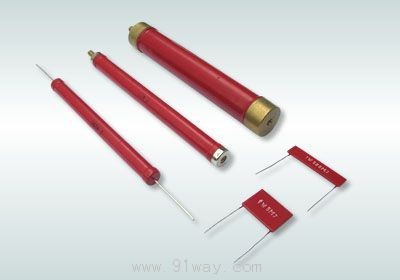

RI82高压电阻器（示意图）
